Analog Devices Inc. Sonde de compensation EVAL-LTPA-COMPRB
La sonde de compensation EVAL-LTPA-COMPRB d’Analog Devices est une carte complémentaire au LTpowerAnalyzer® et est conçue pour optimiser la compensation de boucle dans les conceptions d’alimentations. L'ADI EVAL-LTPA-COMPRB fonctionne comme un substitut programmable du réseau RC série dans un compensateur de type 2 et permet aux utilisateurs d' évaluer facilement les diagrammes de Bode et les réponses transitoires avec différentes combinaisons de résistances et de capacités.
Caractéristiques
- Résistance série programmable
- Plage de 511 Ω à 100 kΩ
- Options de tolérance ±1 % (≤55 kΩ) ou ±2 % (>55 kΩ)
- Interface USB Type-C®
- Capacité série programmable
- Plage de 5 pF à 39 nF
- Options de tolérance ±25 % (<100 pf)="" ou="" ±10="" %="" (≥100="">
- Format compact (2,82” x 1,25”)
Applications
- Mesure de la réponse de boucle de régulation dans les conceptions d’alimentations
- Analyse des diagrammes de Bode pour la vérification de la stabilité
- Évaluation de la marge de phase et de la marge de gain dans les convertisseurs CC/CC
- Test des réseaux de compensation dans les boucles de rétroaction
- Soutien des conceptions d’alimentations pour améliorer laréponse transitoire
- Assistance au réglage de la boucle lors du développement et du dépannage
- Fourniture d'une caractérisation précise de la réponse en fréquence des régulateurs à découpage

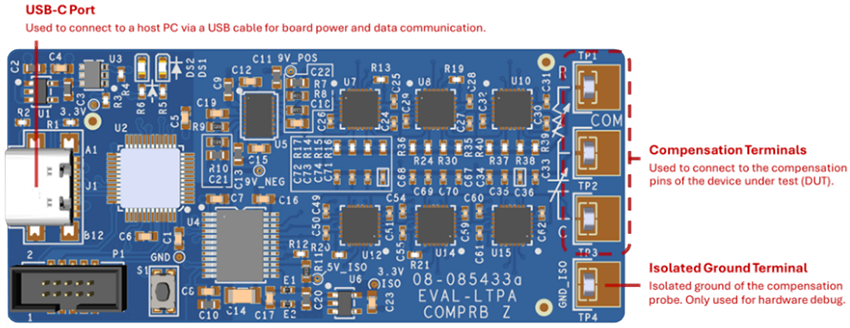

Interface Matériel
Outils de développement associés
Analog Devices Inc. Outil de laboratoire EVAL-LTPA-KIT
S'associe aux fonctionalités du module d'apprentissage ADALM2000 pour offrir une grande portabilité.
Publié le: 2025-12-03
| Mis à jour le: 2025-12-29
