Analog Devices Inc. Quadruples régulateurs abaisseurs LT7200S
Les quadruples régulateurs abaisseurs monolithiques synchrones LT7200S d'Analog Devices Inc. offrent un haut rendement avec une capacité de dissipation/alimentation de 5 A à la charge par canal. La flexibilité multicanal du composant garantit que les systèmes complexes sont alimentés par une disposition compacte. Adapté à diverses applications d'alimentation à partir d'une alimentation de 3,3 V, 5 V à 12 V, le LT7200S fonctionne de 2,9 V à 18 V.
Les quadruples régulateurs abaisseurs LT7200S d'ADI fournissent une fréquence de fonctionnement programmable de 400 kHz à 3 MHz avec une résistance externe ou une synchronisation externe pour les applications sensibles au bruit de commutation. Une architecture unique à « verrouillage de phase, temps actif contrôlé, fréquence constante, mode courant » permet des applications haute fréquence et abaissement élevé tout en nécessitant des réponses transitoires rapides. La capacité haute fréquence permet des inducteurs et condensateurs à montage en surface plus petits. La broche MODE/SYNC sélectionne le mode continu forcé (FCM) à faible bruit ou le mode discontinu (DCM) à haut rendement. La broche PHMODE permet un fonctionnement hors phase entre quatre canaux, ce qui réduit le nombre de condensateurs d'entrée et de sortie requis.
Les régulateurs LT7200S utilisent la technologie Silent Switcher de deuxième génération avec des condensateurs de dérivation intégrés pour fournir une solution à haut rendement à hautes fréquences avec des performances EMI supérieures. Le LT7200S est disponible en boîtier LQFN à 48 fils de 5 mm x 6 mm à profil mince.
Caractéristiques
- Architecture Silent Switcher 2
- EMI ultra-faible
- Sensibilité de disposition de circuit imprimé éliminée
- Les condensateurs de dérivation internes réduisent les EMI rayonnées
- De 2,9 V à 18 V ; PVIN : large plage SVIN de 1,5 V à 18 V
- De 0,5 V à 0,9 VIN large plage VOUT
- ± 5 A/canal ; courant de sortie jusqu’à ± 20 A
- Référence précise de 0,5 V ±0,8 % en température
- Rendement élevé jusqu'à 96 %
- Temps d'allumage minimal de 12 ns, réel de 12 V à 1 V à 2 MHz
- Sortie d'état de bonne alimentation individuelle
- Fréquence multi-phase programmable de 400 kHz à 3 MHz, synchronisable
- Excellente réponse transitoire de ligne et de charge en mode courant
- Fonctionnement en mode discontinu® (DCM) ou en mode continu forcé (FCM) sélectionnable par l’utilisateur
- Compensation interne individuelle flexible pour une utilisation facile, externe pour des transitoires rapides
- Seuil de broche EN/ de fonctionnement de 1,2 V individuel précis
- Suivi de sortie individuel et démarrage progressif
- Boîtier LQFN à 48 fils de 5 mm x 6 mm à profil mince
Applications
- Systèmes d'alimentation distribuée, alimentation du serveur
- Point d'alimentation de charge pour ASIC, FPGA
Vidéos

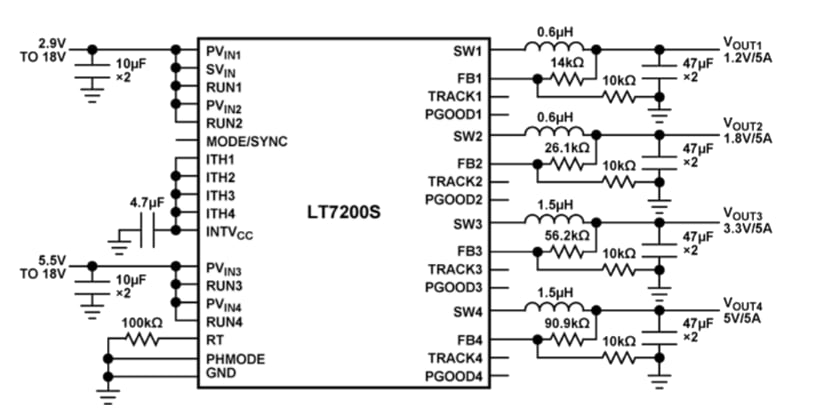

Application standard
