Analog Devices Inc. Contrôleurs redresseurs actifs flottants LT4322
Les contrôleurs redresseurs actifs flottants LT4322 d'Analog Devices sont des composants qui pilotent un MOSFET à canal N externe pour remplacer une diode redresseuse. Il est principalement conçu pour les applications CA et fonctionne avec des fréquences d'alimentation d'entrée allant de CC à 100 kHz. Sur chaque cycle de la forme d'onde CA d'entrée, une grille MOSFET à canal N externe est améliorée pour fournir l'équivalent d'une faible chute de tension directe de diode de 25 mV. La réduction de la dissipation d'énergie qui en résulte élimine les problèmes de conception thermique et les dissipateurs thermiques coûteux, réduisant considérablement la surface de la carte de PC.
L'ajout d'un MOSFET à canal N à appauvrissement de haute tension dans le LT4322 d'Analog Devices permet un fonctionnement à des tensions de sortie très élevées, limitées uniquement par la tension nominale de deux MOSFET externes. Dans les applications CA, un LDO intégré fournit la tension de commande de grille requise pour activer complètement le MOSFET externe. Les commandes de grilles rapides à courant élevé minimisent les transitoires de courant inverse à des fréquences d'entrée élevées.
Caractéristiques
- Remplace les diodes redresseuses par des MOSFET à canal N dans les applications de redresseur
- Maximise l'efficacité énergétique, élimine les problèmes de conception thermique
- Faible chute de tension directe de 25 mV
- Large plage de tension d'exploitation de 9 V à > 500 V
- Large plage de fréquence de fonctionnement de CC à 100 KHz
- Pilote de grille 12 V régulé pour amélioration de MOSFET à canal N externe
- Boîtiers MSOP 8 fils et DFN à flancs mouillables 8 fils 3 mm x 3 mm
Applications
- Redresseurs en pont monophasé, triphasé et à 6 phases
- Redresseurs en pont d'alternateur automobile
- Pont redresseur actif hors ligne
- Alimentation triphasée d'aéronefs
- Diode-OR CC haute tension avec blocage inverse

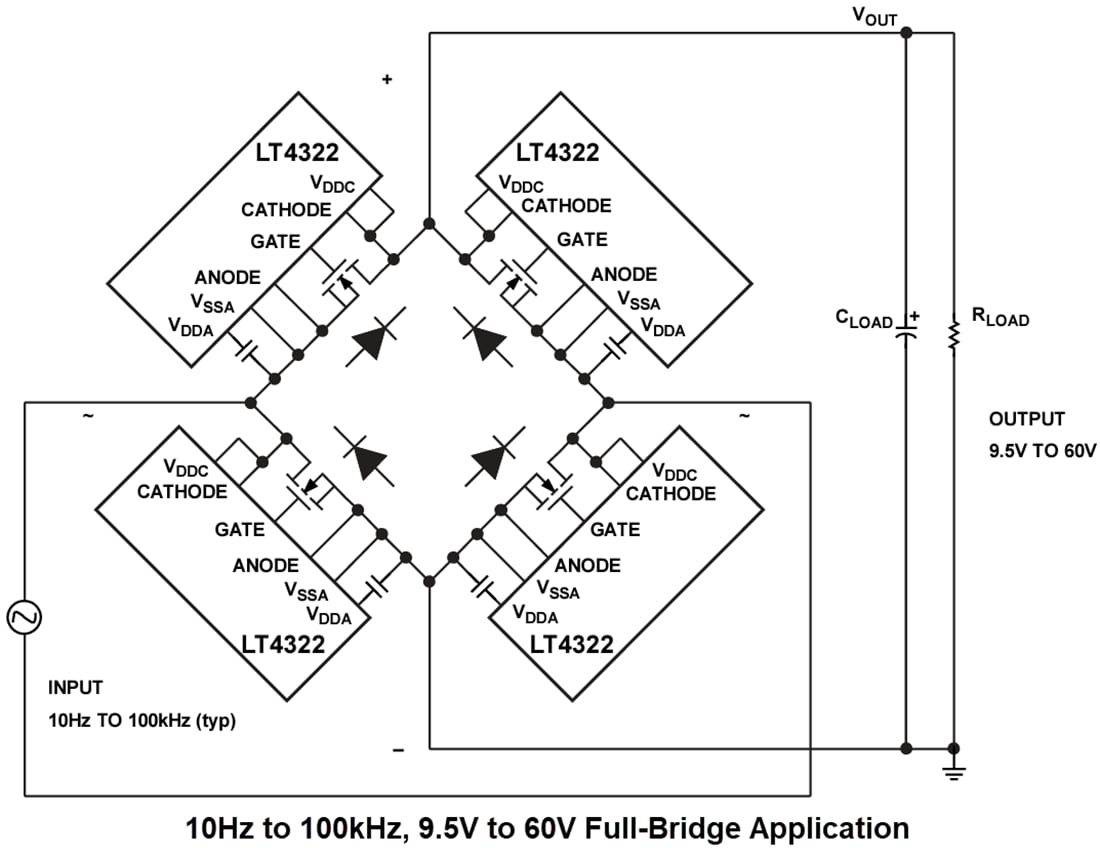

Application standard
Outil de développement associé
Analog Devices Inc. Circuits de démonstration LT4322 DC3117A/DC3137A
Dispose du contrôleur redresseur actif flottant à haute tension LT4322.
Publié le: 2023-05-03
| Mis à jour le: 2023-05-22
