Analog Devices Inc. Amplis op de précision Over-The-Top® LT6015
Les amplis op de précision Over-The-Top® LT6015 de Linear Technology/Analog Device disposent d'une tension de décalage d'entrée de 50 µV et fonctionnent sur une alimentation unique ou partagée avec une tension totale de 3 V à 50 V. Les LT6015 consomment seulement 315 μA par amplificateur et bénéficient d'une protection de polarité de la batterie, en consommant très peu de courant pour les sources inverses jusqu'à 50 V. L'étage d'entrée Over-The-Top du LT6015 est conçu pour fournir une protection supplémentaire dans les environnements difficiles. Le LT6015 est proposé en boîtier SOT à 5 fils.
Caractéristiques
- Plage de mode commun d'entrée : V- à V- + 76 V
- Entrée et sortie rail-à-rail
- 315 μA / Amplificateur faible puissance
- Plage de température de fonctionnement : de -55 °C à +150 °C
- VOS : ±50 μV (maximum)
- CMRR, PSRR : 126 dB
- Protection d'inversion de la batterie jusqu'à 50 V
- Produit gain-bande passante : 3,2 MHz
- Spécifié sur alimentation 5 V et ±15 V
- Gain à haute tension : 1 000 V/mV
- Aucune inversion de phase
- Aucun problème de séquençage d'alimentation
- Boîtier unique SOT-23 à 5 fils (ThinSOT™)
- Double MSOP 8 fils
- Quadruple DFN 22 fils (6×3 mm)
Applications
- Détection de courant côté haut ou bas
- Surveillance de l'alimentation / de la batterie
- Émetteurs 4 mA à 20 mA
- Acquisition de données à haute tension
- Instrumentation de batterie/portable

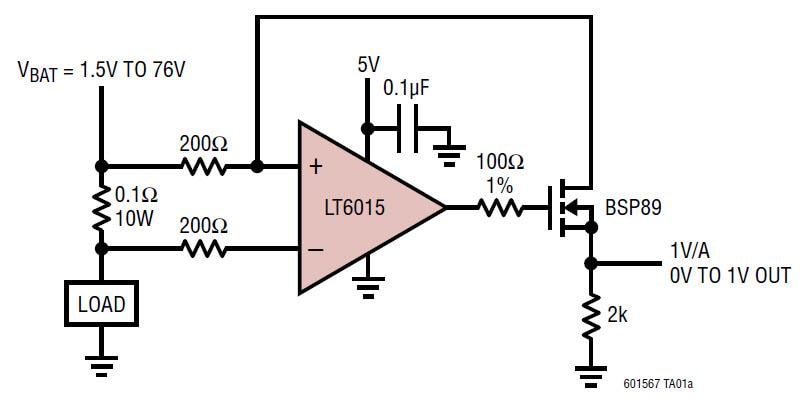

Schéma de principe
Publié le: 2017-05-25
| Mis à jour le: 2022-04-13
