Analog Devices Inc. Convertisseurs Boost/SEPIC/inverseurs à faible IQ LT8365
Les convertisseurs Boost/SEPIC/inverseurs à faible IQ LT8365 d’Analog Devices Inc. disposent d’un fonctionnement de commutateur de 1,5 A, 150 V à partir d’une entrée de 2,8 V à 60 V. Les convertisseurs disposent d'une architecture de broche de rétroaction unique en configurations boost, SEPIC ou inverses. Le fonctionnement en Burst Strip consomme jusqu’à 9µA de courant de repos pour maintenir un haut rendement à de faibles courants de sortie tout en maintenant l’ondulation de sortie standard inférieure à 15 mV.
Caractéristiques
- Large plage de tension d’entrée de 2,8 V à 60 V
- Courant de repos de 9 µA Ultra-faible et faible ondulation en fonctionnement en Burst Strip®
- Commutateur 1,5 A de puissance, 150 V
- Programmation de tension de sortie positive ou négative avec une seule broche de rétroaction
- Plage programmable d'une fréquence de 100 kHz à 500 kHz
- Synchronisable à une horloge externe
- Modulation de fréquence à spectre étalé pour EMI faible
- Broche de polarisation pour une meilleure efficacité
- Verrouillage de sous-tension programmable (UVLO)
- Boîtier MSOP à 16 fils endurci thermiquement
- Homologué AEC-Q100 pour les applications automobiles
Applications
- Industrie
- Automobile
- Télécommunications
- Équipement de diagnostic médical
- électronique Portable

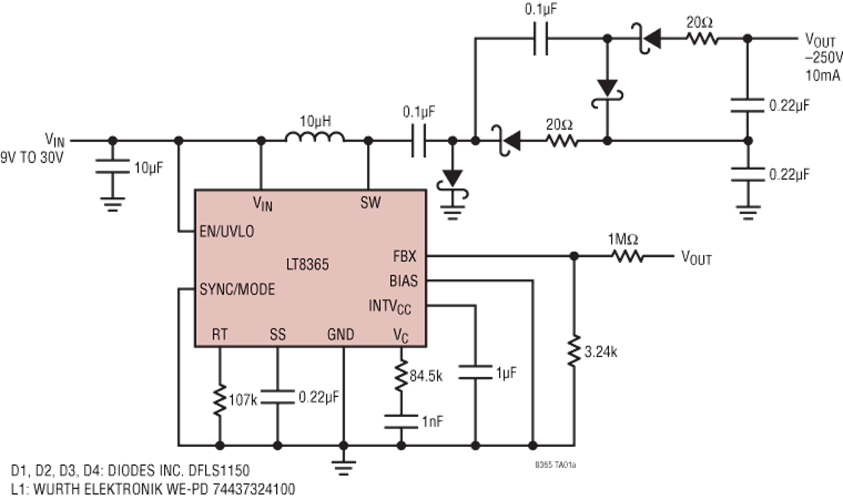

Circuit d'applications
Circuits de démonstration
Analog Devices Inc. Carte de démonstration DC2840A LT8365
Dispose des convertisseurs LT8365 avec un commutateur de 1,5 A, 150 V dans une configuration d’inversion d’amplification.
Analog Devices Inc. Circuit de démonstration DC2838A pour le LT8365
Conçus pour démontrer les caractéristiques des convertisseurs d’amplification/SEPIC/inverseurs à faible IQ LT8365.
Publié le: 2020-02-07
| Mis à jour le: 2024-09-10
