Analog Devices Inc. Pilotes LED abaisseurs synchrones LT8374

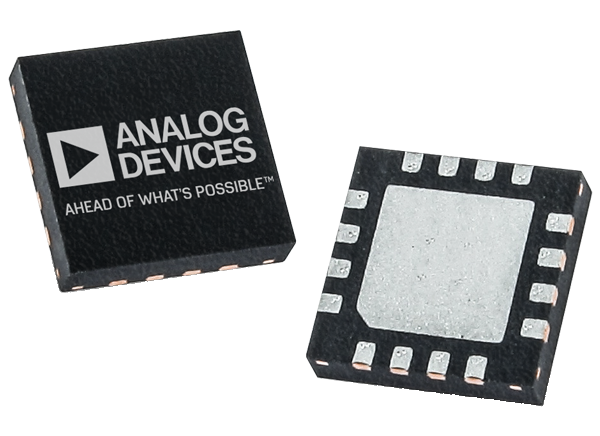

Les pilotes LED abaisseurs synchrones LT8374 d'Analog Devices disposent d'une fréquence fixe et d'un contrôle de courant de crête. Le courant de la LED est programmé par une résistance de la broche CTRL à la terre ou en appliquant un signal MLI à la broche CTRL. L’amplificateur de détection de courant dispose d’une large plage de mode commun de 0 V à VIN, ce qui rend l' LT8374 idéal pour les applications matricielles. Une limite de tension de sortie peut être définie à partir d'une résistance de la broche ISP à la broche FB.
La fréquence de commutation du LT8374 d'Analog Devices est réglée à 330 kHz/2 MHz et peut être synchronisée avec une horloge externe appliquée à la broche SYNC/SPRD. Avec la modulation de fréquence à spectre étalé optionnelle activée, la fréquence varie de 100 % à 125 % pour réduire les EMI. Les caractéristiques supplémentaires comprennent un condensateur de compensation interne de 0,2 nF/0,9 nF en option et un arrêt thermique.
Caractéristiques
- Faible nombre de composants et solution simple
- Large plage de tension d'entrée de 6,5 V à 60 V
- Tension de chaîne LED de 0 V à 59 V
- Régulation de courant LED ±3 %
- Modulation de fréquence à spectre étalé
- Condensateur de compensation interne
- Contrôle de courant LED analogique, à rapport cyclique ou MLI 20:1
- Fréquence interne fixe 330 kHz/2 MHz (LT8374/LT8374-1)
- Synchronisation de fréquence externe
- Boîtier QFN à soudage latéral 16 broches de 4 mm × 4 mm
- Homologué AEC-Q100 pour les applications automobiles
Applications
- Éclairage automobile
- Éclairage LED matriciel
- Pilote LED à usage général
- Sources de courant

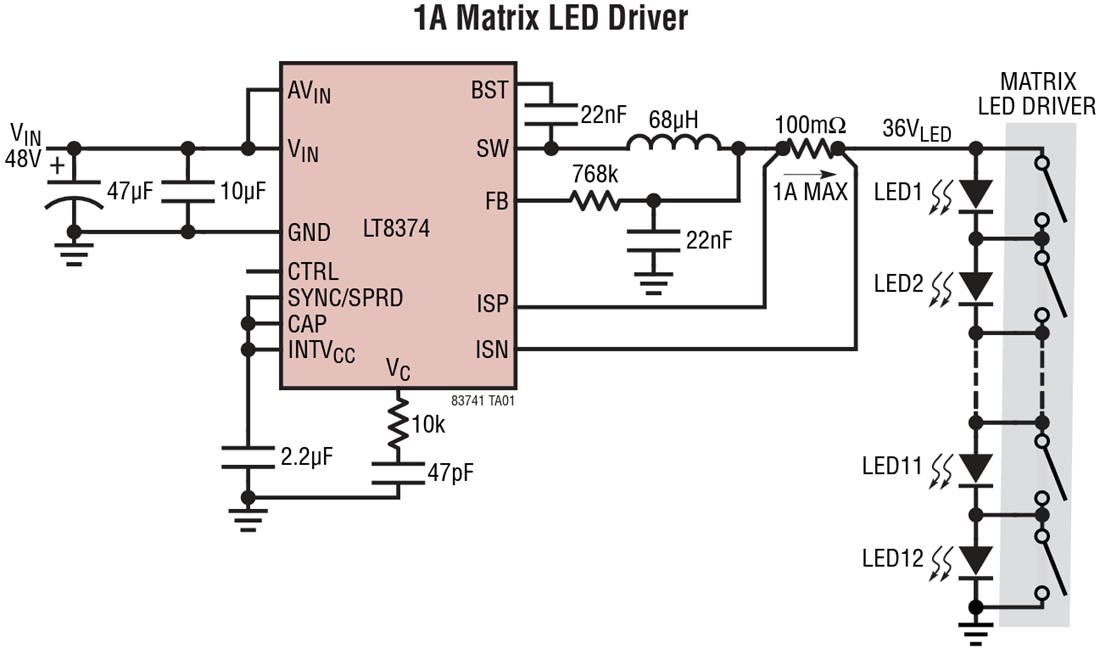

Application typique
Vidéos
Outil de développement associé
Analog Devices Inc. Carte d'évaluation de pilote LED EVAL-LT8374-AZ
Une carte d'évaluation complète pour le LT8374, un convertisseur abaisseur synchrone pour LED.
