Analog Devices Inc. Régulateurs abaisseurs synchrones LT8608S
Les régulateurs abaisseurs synchrones LT8608S d'Analog Devices Inc. sont des régulateurs de commutation monolithiques compacts, à haut rendement et haut débit qui consomment seulement 1,7 μA de courant de repos. Le LT8608S peut fournir 1,5 A de courant continu. Les interrupteurs d'alimentation supérieur et inférieur sont inclus avec tous les circuits nécessaires. Cette fonction réduira le besoin de composants externes. Le fonctionnement en mode rafale à faible ondulation permet un rendement élevée jusqu'à des courants de sortie très faibles tout en conservant l'ondulation de sortie inférieure à 10 mV.
Une broche SYNC permet la synchronisation avec une horloge externe ou une modulation de spectre étalé des fréquences de commutation pour un fonctionnement à faible EMI. La compensation interne avec topologie en mode courant de crête permet l'utilisation de petits inducteurs et donne une réponse transitoire rapide ainsi qu'une bonne stabilité de la boucle.
La broche EN/UV dispose d'un seuil précis de 1 V et peut programmer un verrouillage de sous-tension VIN ou arrêter le LT8608S réduisant le courant d'alimentation en entrée à 1 μA. Un condensateur sur la broche TR/SS programme la vitesse de la rampe de tension de sortie pendant le démarrage, tandis que l'indicateur PG signale lorsque VOUT est à ±8,0 % de la tension de sortie programmée et des conditions de défaut. Le LT8608S d'Analog Devices Inc. est disponible dans un petit boîtier LQFN à 12 fils.
Caractéristiques
- Architecture Silent Switcher® 2
- Émissions EMI/CEM ultra-faibles sur toute carte de circuit imprimé
- Élimine la sensibilité de disposition de la carte de circuit imprimé
- Les condensateurs de dérivation internes réduisent les EMI rayonnées
- Modulation de spectre étalé optionnelle
- Large plage de tensions d'entrée : de 3 V à 42 V
- Fonctionnement en mode rafale (Burst Mode®) à faible courant de repos
- IQ <3 μA régulant 12 VIN à 3,3 VOUT
- Ondulation de sortie <10 mVp-p
- Fonctionnement synchrone 2 MHz à haut rendement :
- Rendement >90 % à 0,75 A, 5 VOUT à partir de 12 VIN
- Courant de sortie continu de 1,5 A
- Période de mise sous tension rapide de 35 ns minimum
- Réglable et synchronisable de 200 kHz à 3 MHz
- Permet l'utilisation de petits inducteurs
- Faible chute de tension
- Fonctionnement du mode courant de crête
- Compensation interne
- Démarrage progressif et suivi de sortie
- Petit boîtier LQFN à 12 fils
Applications
- Abaisseur à usage général
- Abaisseur à faible EMI

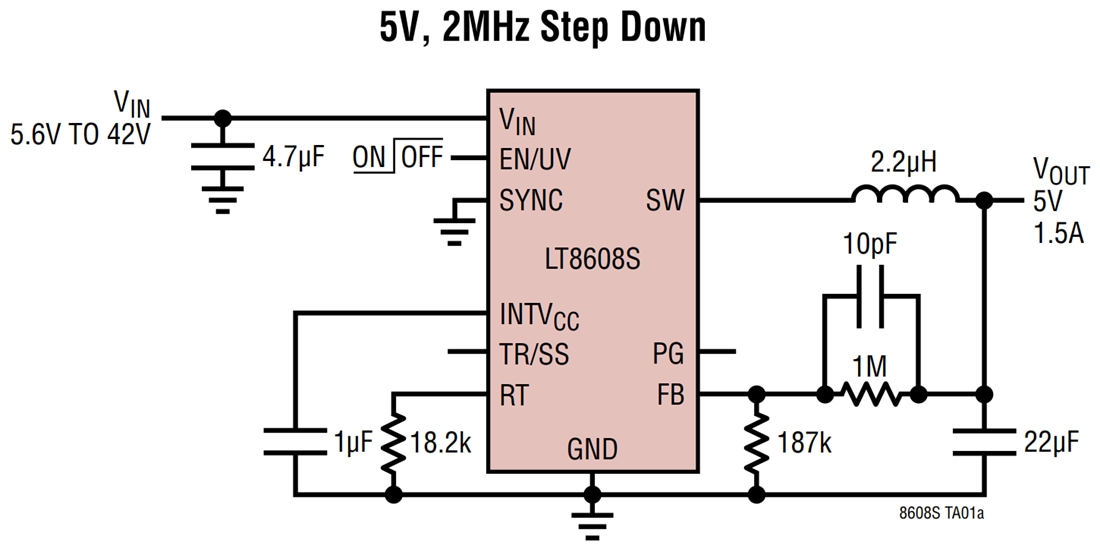

Application standard
