Analog Devices Inc. CNA SoftSpan™ à sortie en tension LTC2686
Les convertisseurs numérique-analogique (CNA) Softspan à sortie de tension LTC2686 d’Analog Devices Inc. sont des CNA ±15 V à 8 canaux et 16 bits avec une référence de précision intégrée. Les CNA LTC2686 sont garantis monotones et disposent de tampons de sortie rail-à-rail intégrés qui peuvent fournir ou dissiper jusqu’à 55 mA. Ces CNA SoftSpan™ offrent cinq plages de sortie jusqu’à ±15 V. La portée de chaque canal est programmable indépendamment.
La référence de précision interne 4,096 V définit la précision de la tension de sortie. Une référence externe peut être utilisée pour des options d'amplitude supplémentaires. Trois broches à bascule prennent en charge le registre d'entrée A et le registre d'entrée B bascule ou la variation sinusoïdale à plusieurs fréquences. Un multiplexeur analogique simplifie la mesure des tensions des broches, des courants de charge et de la température de jonction.
Les registres de décalage et de gain programmables du LTC2686 d'Analog Devices améliorent la précision des sorties du CNA. L'interface périphérique série (SPI) et l'interface série à 3 fils compatible MICROWIRE™ fonctionnent à des niveaux logiques aussi bas que 1,71 V et des fréquences d'horloge pouvant atteindre 50 MHz.
Caractéristiques
- Huit canaux CNA SoftSpan indépendants
- Plages de sortie indépendamment programmables : 0 V à 5 V, 0 V à 10 V, ±5 V, ±10 V, ±15 V
- Résolution 16 bits complète sur toutes les plages
- Fonctionnement flexible à alimentation simple ou double
- Erreur INL maximale de ±3LSB
- Référence de précision 4,096 V, ±10 ppm/°C maximum
- Bascule A/B ou diviseur sinusoïdal utilisant jusqu'à 3 broches à bascule
- Multiplexeur pour détection de tension de sortie et de courant de charge
- Pilote de sortie ±55 mA garanti
- LFCSP 6 mm × 6 mm, 40 fils
Applications
- Solution de réseau optique
- Instrumentation
- Acquisition de données
- Équipement de test automatique (ETA)
- Contrôle des procédés et automatisation industrielle

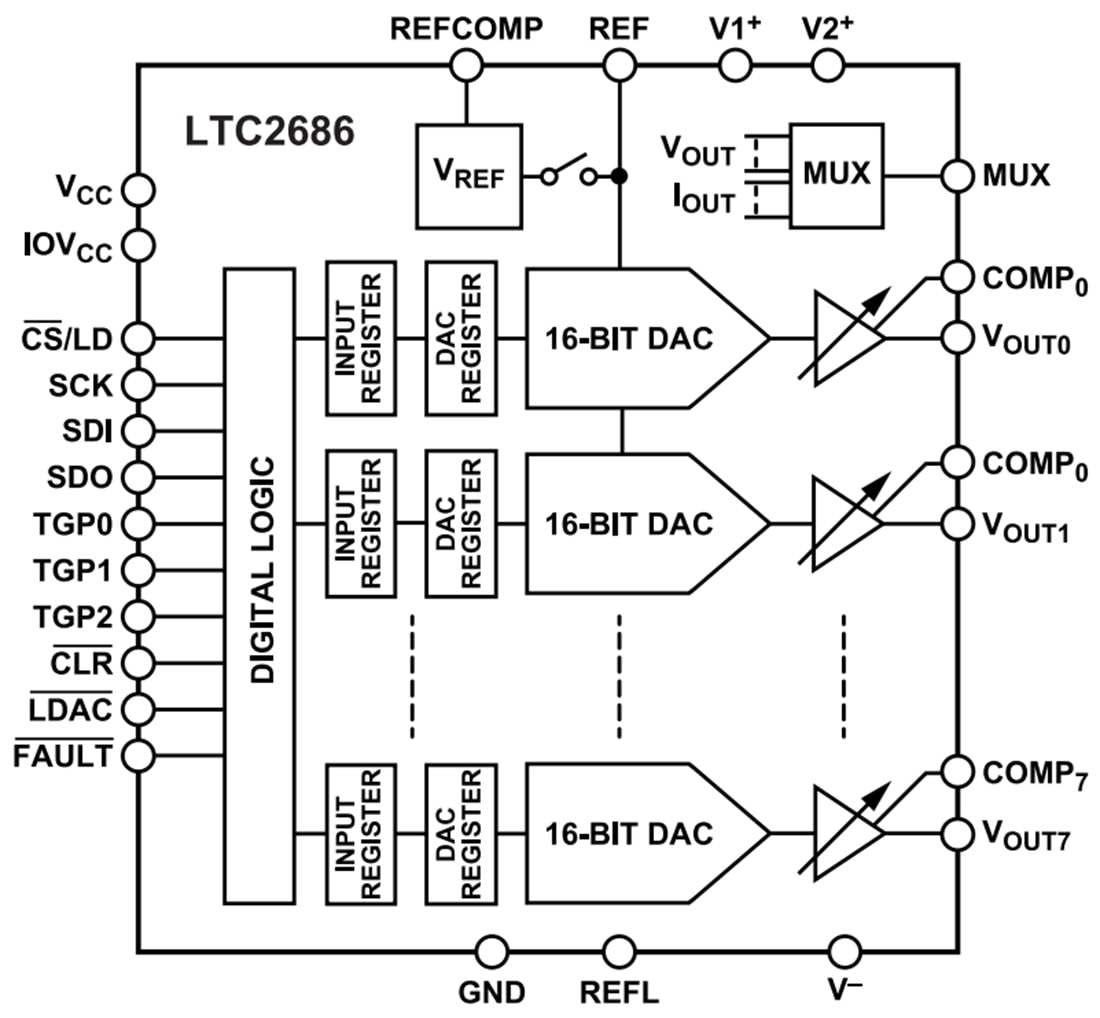

Schéma de principe fonctionnel
