Analog Devices Inc. Régulateurs abaisseurs synchrones LTC3302
Les régulateurs abaisseurs synchrones LTC3302 d'Analog Devices Inc. sont des convertisseurs CC/CC abaisseurs synchrones monolithiques 2 A à très petit rendement et faible bruit fonctionnant à partir d'une alimentation d'entrée de 2,25 V à 5,5 V. Les régulateurs LTC3302 atteignent des réponses transitoires rapides avec de petits composants externes utilisant une fréquence constante et un contrôle du mode courant de crête. Ces régulateurs de tension sont disponibles en boîtier FCQFN à profil mince de 2 mm × 2 mm avec une plaquette exposée et des flancs mouillables.
Les composants LTC3302 fonctionnent en mode continu forcé ou saut d'impulsion pour un fonctionnement en mode rafale à faible bruit ou faible ondulation pour un haut rendement à faible charge. Son fonctionnement dans ces modes rend le LTC3302 idéal pour les systèmes alimentés par batterie. Le CI régule les tensions de sortie jusqu'à 500 mV. La version réglable fonctionne de 500 mV à VIN avec deux résistances externes supplémentaires. Les autres caractéristiques comprennent une protection contre les surtensions de sortie, une protection contre les courts-circuits, une coupure thermique, une synchronisation d'horloge et un fonctionnement jusqu'à 100 % du rapport cyclique pour une faible perte de niveau.
Caractéristiques
- Rendement élevé
- NMOS 30 mΩ
- PMOS 85 mΩ
- Contrôle du mode de courant de crête
- Temps de marche minimal de 27 ns
- Large bande passante, réponse transitoire rapide
- Fonctionnement en Burst Mode® (mode rafale) à faible ondulation avec un IQ de 80 µA
- Fonctionnement jusqu'à 6 MHz
- Tolère en toute sécurité la saturation de l'inducteur en cas de surcharge
- Seuil d'activation de précision de 400 mV
- Bonne alimentation, compensation interne et démarrage progressif
- Boîtier FCQFN (flip chip) 12 broches, 2 mm × 2 mm amélioré thermiquement avec flancs mouillables
- Homologué AEC-Q100 pour les applications automobiles
Applications
- Réseaux optiques, serveurs et télécommunications
- Automobile, industriel et communications
- Systèmes d'alimentation CC distribués (POL)
- Alimentations de cœur FPGA, ASIC et µP
Caractéristiques techniques
- Plages de tension
- Entrée (VIN) de 2,25 V à 5,5 V
- Sortie (VOUT) fixe de 0,5 V à 3,65 V par incréments de 50 mV programmés en usine avec une précision de ±1 %
- Verrouillage de sous-tension de 2,0 V à 2,2 V
- Temps de marche minimal de 27 ns (standard)
- Durée de démarrage progressif de 0,25 ms à 3 ms
- Rapport cyclique maximal 100 %
- Fréquences d'oscillateur par défaut
- 1,85 MHz à 2,15 MHz pour LTC3302A
- 5,55 MHz à 6,45 MHz pour LTC3302C
- Seuil d'activation 400 mV
- Courant d'arrêt : 1 µA
- Plage de synchronisation de fréquence ±20 %
- Plage de température de jonction de fonctionnement : de -40 °C à +150 °C

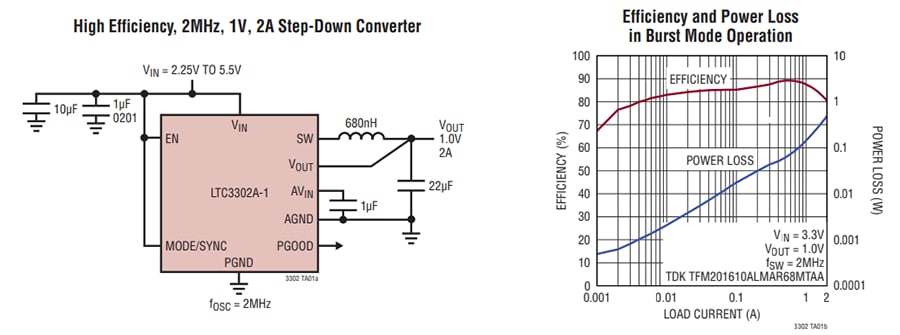

Application standard

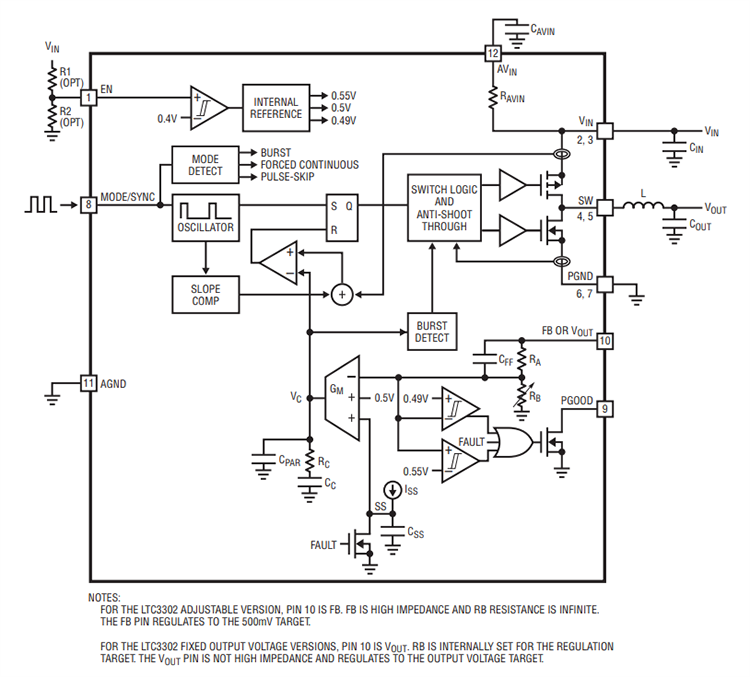

Schéma fonctionnel
Carte d'évaluation
Analog Devices Inc. Carte d'évaluation DC3251A
Dispose du commutateur silencieux abaisseur synchrone LTC3302A fonctionnant comme un 2 MHz.
