Analog Devices Inc. Convertisseur CC/CC abaisseur-élévateur LTC333x
Les convertisseurs CC/CC abaisseur-élévateur LTC333x Nanopower de Linear Technology/Analog Devices intègrent une source d'alimentation de récupération d’énergie à tension élevée. Chaque appareil dispose également d'un convertisseur CC/CC alimenté par une batterie à pile pour créer une seule source d'alimentation de sortie pour les applications d'énergies alternatives. L’alimentation à récupération d’énergie consiste en un redresseur à pont double alternance intégré et en convertisseur abaisseur à haute tension. Cette alimentation récupère l’énergie provenant de sources piézoélectriques, solaires ou magnétiques. L'entrée de pile alimente un convertisseur abaisseur-élévateur qui fonctionne jusqu'à 1,8 V à son entrée. Chaque convertisseur CC/CC peut fournir de l'énergie à une sortie unique. L'abaisseur fonctionne lorsque l'énergie récupérée est disponible, réduisant le courant de repos sur la batterie à essentiellement zéro. Cette fonction prolonge la durée de vie de la batterie. L'abaisseur-élévateur alimente leVOUT uniquement lorsque l'énergie récupérée disparaît.
Caractéristiques
- LTC3330
- CC/CC à entrée double, sortie unique avec affectation des priorités en entrée
- Entrée de récupération de l'énergie : 3,0 V à 19 V pour l'abaisseur CC/CC
- Entrée de pile: 1,8 V à 5,5 V pour l'abaisseur-élévateur CC-CC
- Pas de courant IQ à partir de la batterie quand la charge est alimentée par l’énergie récupérée
- Courant de repos très faible : 750 nA à vide
- Post-régulateur LDO à faible niveau de bruit
- Équilibreur pour supercondensateurs intégré
- Courant de sortie : jusqu'à 50 mA
- Tensions de sortie LDO et CC-CC programmables, UVLO abaisseur, et courant d’entrée de crête du régulateur abaisseur-élévateur
- Redresseur en pont double alternance faibles pertes intégré
- Shunt de protection en entrée : jusqu'à 25 mA à VIN ≥ 20 V
- Boîtier QFN-32 : 5 mm × 5 mm
- CC/CC à entrée double, sortie unique avec affectation des priorités en entrée
- LTC3331
- CC/CC à entrée double, sortie unique avec affectation des priorités en entrée
- Entrée de récupération de l'énergie : 3,0 V à 19 V pour l'abaisseur CC/CC
- Entrée de la batterie : jusqu'à 4,2 V pour l'abaisseur-élévateur CC-CC
- Shunt de protection en entrée de 10 mA avec tensions flottantes programmables: 3,45 V, 4,0 V, 4,1 V, 4,2 V
- Déconnexion de la batterie faiblement chargée
- Courant de repos très faible : 950 nA à vide
- Équilibreur pour supercondensateurs intégré
- Courant de sortie : jusqu'à 50 mA
- Tensions de sortie CC-CC programmables, UVLO abaisseur, et courant d’entrée de crête du régulateur abaisseur-élévateur
- Redresseur en pont double alternance faibles pertes intégré
- Shunt de protection en entrée: jusqu'à 25 mA à VIN ≥ 20 V
- Boîtier QFN-32 : 5 mm × 5 mm
- CC/CC à entrée double, sortie unique avec affectation des priorités en entrée
- LTC3335
- Courant de repos d'entrée de 680 nA (sortie régulée à vide)
- Plage de fonctionnement en entrée de 1,8 V à 5,5 V
- Tensions de sortie sélectionnables : 1,8 V, 2,5 V, 2,8 V, 3 V, 3,3 V, 3,6 V, 4,5 V et 5,0 V
- Compteur de coulombs intégré pour la mesure de la décharge accumulée de la batterie
- Précision de la mesure de décharge de la batterie : ±5%
- Programmation des crêtes d’intensité d’entrée : 5 mA, 10 mA, 15 mA, 25 mA, 50 mA, 100 mA, 150 mA et 250 mA
- Courant de sortie : jusqu'à 50 mA
- Rendement jusqu'à 90 %
- Programmation d’un pré-diviseur de compteur de coulombs pour une large gamme de tailles de batteries
- Programmation d’un seuil d’alarme de décharge
- Interface I2C
- Boîtier QFN de 20 broches, 3 mm x 4 mm, de faible profil (0,75 mm)
Applications
- LTC3330/LTC3331
- Récupération de l’énergie
- Systèmes à énergie solaire avec sauvegarde de pile
- Dispositifs de sécurité et capteurs sans fil CVC
- Suivi d'actifs
- LTC3335
- Applications avec un longue durée de vie de batterie de pile
- Capteurs sans fil
- Moniteurs à distance
- Applications SmartMesh ® Dust Networks ®

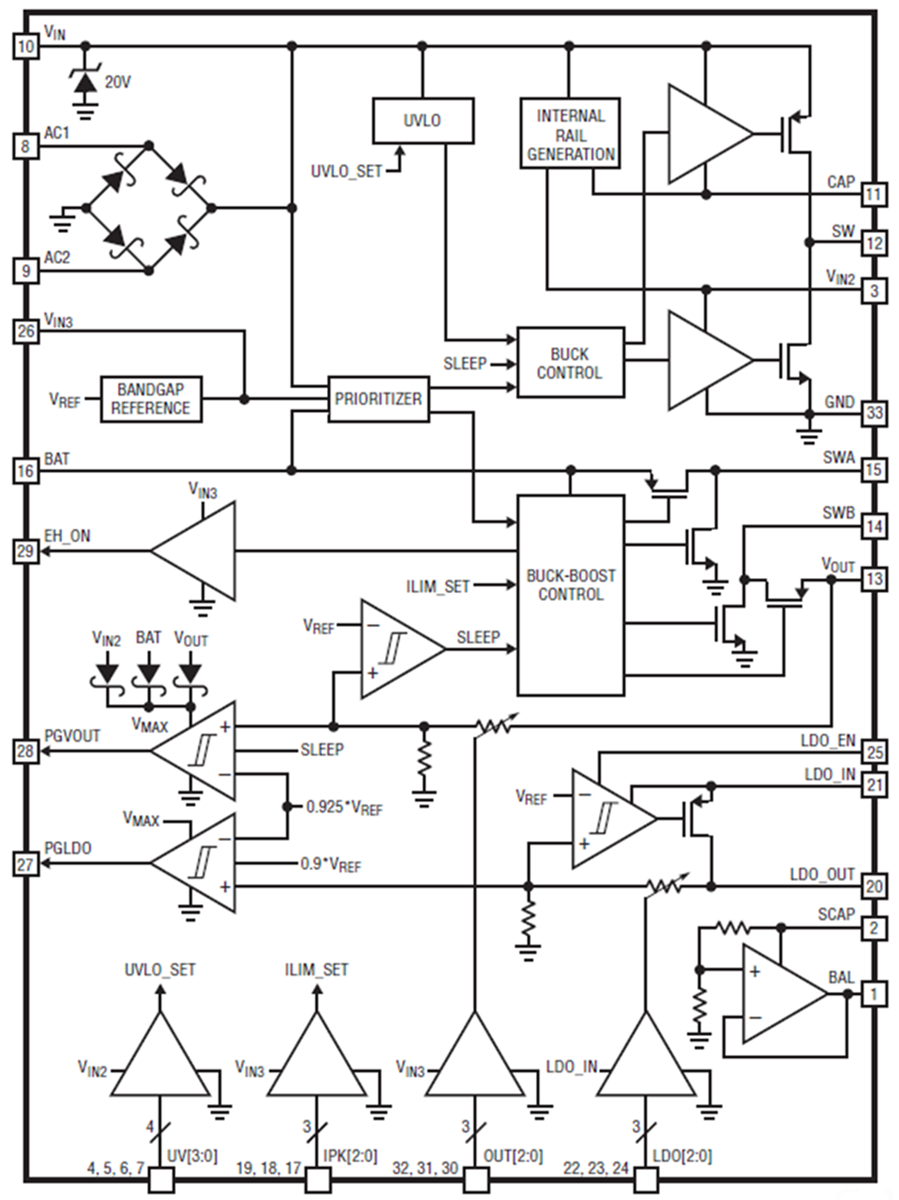

Schéma de principe
