Analog Devices Inc. Régulateur abaisseur synchrone à faible EMI LTC7103
Le régulateur abaisseur synchrone à faible EMI LTC7103 Analog Devices est un convertisseur CC/CC abaisseur synchrone monobloc de rendement élevé, utilisant une architecture de contrôle du mode de courant moyen à fréquence constante. Il fonctionne à partir d'une plage de tension d'entrée de 4,4 V à 105 V et fournit une tension de sortie régulée réglable de 1 V à VIN tout en fournissant un courant de sortie pouvant atteindre 2,3 A.
Le LTC7103 dispose d'un fonctionnement à haute fréquence et d'un faible temps d'allumage minimal qui réduit la taille de l'inductance et permet un fonctionnement à fréquence constante même à des rapports abaisseurs très élevés. De plus, le LTC7103 atteint la tension de décrochage la plus faible possible avec un rapport cyclique maximal de 100 %. Pendant un fonctionnement à faible charge, le rendement du convertisseur et l'ondulation de sortie peuvent être optimisés en sélectionnant le mode rafale ou le fonctionnement à saut d'impulsion.
Le LTC7103 Analog Devices comprend une programmation et une surveillance précises et à haut débit du courant moyen sans avoir besoin d'une résistance de détection externe. Les caractéristiques supplémentaires incluent un LDO de dérivation pour maximiser le rendement, une compensation de boucle et de tension de sortie fixe ou réglable et un large éventail de caractéristiques de protection pour améliorer la fiabilité.
Caractéristiques
- Large plage VIN de 4,4 V à 105 V (110 V Abs Max)
- Émissions EMI/EMC ultra-faibles (conforme CISPR 25)
- IQ 2 µA lors de la régulation de 48 VIN à 3,3 VOUT
- Programmation et surveillance rapides et précises du courant de sortie sans RSENSE externe
- Limite de courant mur de briques
- 40 ns de faible temps de marche minimum
- Large plage VOUT de 1 V à VIN
- Rapport cyclique maximal 100 %
- Fréquence fixe programmable 200 kHz à 2 MHz
- Huit tensions de sortie fixes sélectionnables par broche (1,2 V à 15 V) ou réglables
- Fonctionnement sélectionnable en Mode saut d'impulsion ou faible ondulation en Burst Mode® à faible charge
- Synchronisation BPV à une horloge externe
- Le LDO EXTVCC alimente la puce de VOUT = 3,3 V à 40 V
- Compensation interne fixe ou OPTI-LOOP®
- Protection contre les surtensions en entrée et sortie
- Boîtier QFN36 endurci thermiquement de 5 mm × 6 mm
Applications
- Chargeurs de batterie et alimentations CC/CV
- Systèmes automobiles et militaires
- Équipements industriels, avionique et lourds
- Instruments médicaux et systèmes de télécommunications

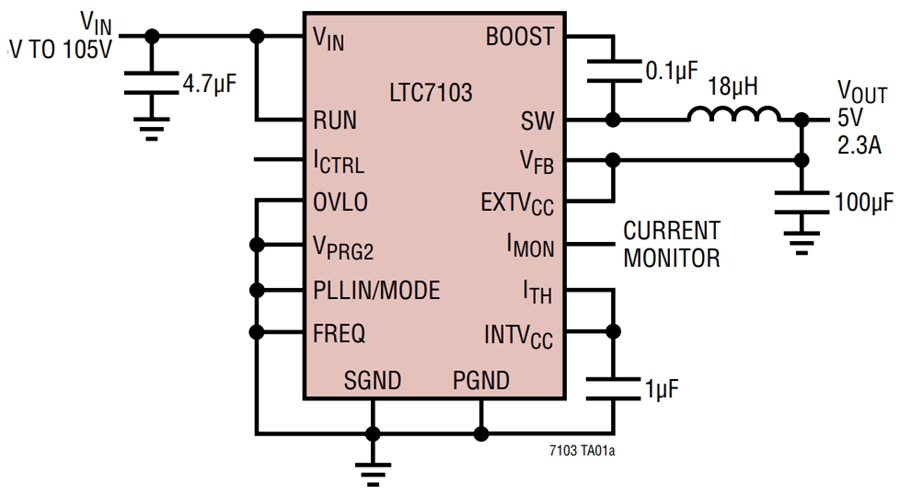

Application standard
