Analog Devices Inc. Contrôleur abaisseur synchrone LTC7805
Le contrôleur abaisseur synchrone LTC7805 Analog Devices Inc. est un contrôleur régulateur de commutation CC-CC synchrone double abaisseur à hautes performances qui pilote tous les étages MOSFET de puissance à canal N. L'architecture à mode courant à fréquence constante permet une fréquence de commutation verrouillable en phase jusqu'à 3 MHz. Le LTC7805 fonctionne sur une large plage d'alimentation d'entrée de 4,5 V à 40 V. La perte de puissance et le bruit d'alimentation sont minimisés en faisant fonctionner les deux étages de sortie du contrôleur hors phase.
Le très faible courant de repos à vide prolonge la durée de fonctionnement dans les systèmes alimentés par batterie. La compensation OPTI-LOOP permet d'optimiser la réponse transitoire sur une large plage de valeurs de capacité de sortie et d'ESR. Le LTC7805 dispose d'une référence de précision de 0,8 V et d'indicateurs de sortie Power Good. La broche MODE sélectionne le fonctionnement en mode rafale, le mode saut d'impulsion ou le mode courant d'inductance continue à faible charge.
Le LTC7805 Analog Devices Inc. dispose en outre d'un fonctionnement à spectre étendu, qui réduit considérablement le bruit de crête rayonné et conduit sur les alimentations d'entrée et de sortie, ce qui facilite la conformité aux normes interférences électromagnétiques (EMI).
Caractéristiques
- Large plage de tension d'entrée de 4,5 V à 40 V
- Large plage de tension de sortie de 0,8 V à 40 V
- IQ de fonctionnement faible
- 14 μA (14 V à 3,3 V, canal 1 on)
- Compatible avec le rapport cyclique à 100 % / PassThru™
- Fonctionnement à spectre étendu
- Détection de courant RSENSE ou DCR
- Les contrôleurs hors phase réduisent la capacité d'entrée requise et le bruit induit par l'alimentation
- Fréquence fixe programmable (100 kHz à 3 MHz)
- Fréquence de verrouillage de phase (100 kHz à 3 MHz)
- Fonctionnement en Burst Mode®, saut d'impulsion ou faible ondulation à faible charge, sélectionnable en continu
- Moniteurs de tension de sortie Power Good
- Le LDO interne alimente le pilote de grille à partir de VIN ou EXTVCC
- IQ à faible tension d'arrêt 1,5 μA
- Boîtier QFN mouillable latéral à 28 fils de 4 mm × 5 mm
- Homologation automobile AEC-Q100 en cours
Applications
- Automobile et transport
- Industriel
- Militaire/avionique
Carte associée
Analog Devices Inc. Carte de démonstration DC3138A LTC7805
Démontre le double convertisseur CC-CC LTC7805 qui fonctionne sur une plage de tension d'entrée de 12 V à 36 V.

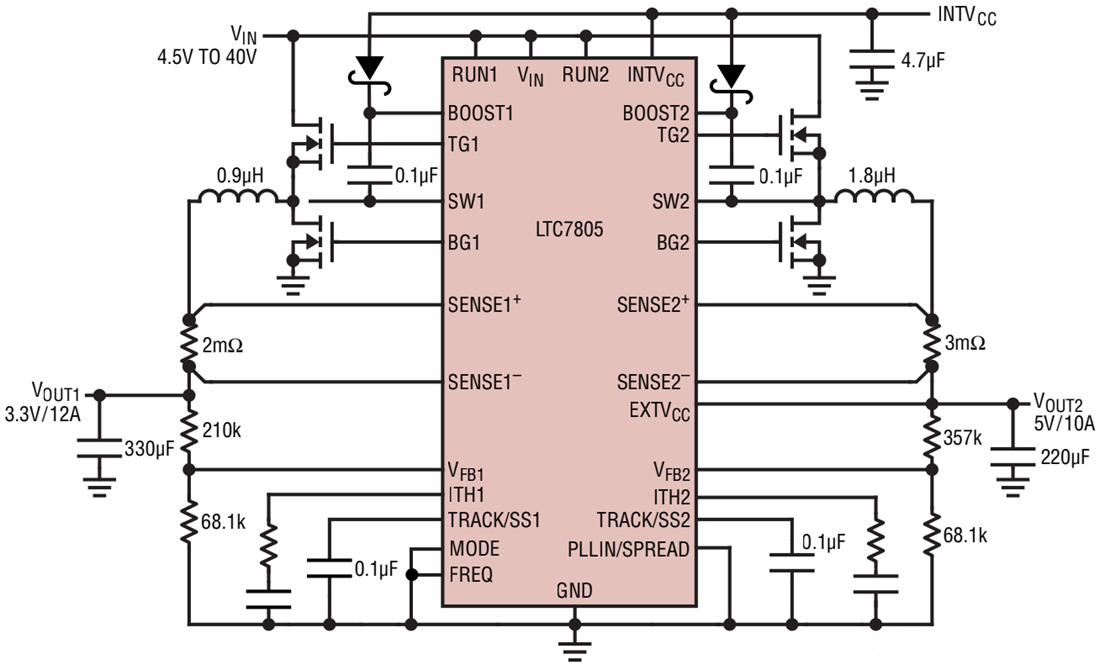

Application standard
