Analog Devices Inc. Contrôleurs abaisseurs synchrones LTC7890/1
Les contrôleurs abaisseurs synchrones LTC7890/1 d'Analog Devices sont des contrôleurs régulateurs de commutation CC-CC à hautes performances qui pilotent tous les étages de puissance à effet de champ (FET) au nitrure de gallium (GaN) synchrones à canal N à partir de tensions d’entrée jusqu’à 100 V. Les contrôleurs LTC7890/1 sont la solution aux défis traditionnellement rencontrés lors de l’utilisation de FET GaN. Ces composants simplifient la conception d’application sans diodes de protection ni composants externes supplémentaires nécessaires par rapport à une solution de transistor à effet de champ (MOSFET) à semi-conducteur à oxyde métallique en silicium.
Les contrôleurs abaisseurs synchrones LTC7890/1 d’ADI prennent en charge un commutateur d’amorçage intelligent interne qui empêche la surcharge de la broche BOOST vers les alimentations de pilote côté haut de la broche SW pendant les temps morts, protégeant la grille du FET GaN supérieur. De plus, le LTC7890/1 optimise en interne le minutage du pilote de grille sur les deux bords de commutation pour fournir des temps morts intelligents proches de zéro, améliorant considérablement le rendement et permettant un fonctionnement à haute fréquence, même à des tensions d’entrée élevées. L'utilisateur peut également ajuster les temps morts avec des résistances externes pour la marge ou personnaliser l'application.
La tension de commande de grille sur le LTC7890/1 s’ajuste précisément de 4 V à 5,5 V pour optimiser les performances et permettre différents FET GaN ou même des MOSFET de niveau logique.

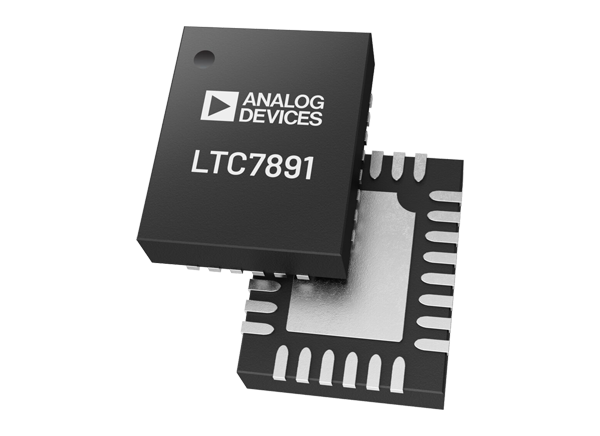

Le LTC7890 est disponible dans un boîtier QFN à 40 fils (6 mm × 6 mm), à flancs mouillables, tandis que le LTC7891 a un boîtier QFN à 28 fils (4 mm × 5 mm), à flancs mouillables latéralement.
Caractéristiques
- Technologie d'entraînement GaN entièrement optimisée pour les FET GaN
- Large plage VIN de 4 V à 100 V
- Large plage de tension de sortie 0,8 V ≤ VOUT < 60 V
- Aucune diode à loquet, pince ou bootstrap nécessaire
- Les commutateurs d’amorçage intelligents internes empêchent la surcharge des alimentations de pilote côté haut
- Temps mort intelligent presque nul optimisé en interne ou temps morts réglables par résistance
- Pilotes de grille de sortie séparés pour des forces de commande réglables à l’allumage et à l’arrêt
- Tension de pilote réglable précise et UVLO
- IQ de fonctionnement faible de 5 μA (48 VIN à 5 VOUT)
- Fréquence programmable (100 kHz à 3 MHz)
- Fréquence de verrouillage de phase (100 kHz à 3 MHz)
- Modulation de fréquence à spectre étendu
- Boîtiers
- Boîtier QFN à 40 fils (6mm × 6mm), à flancs mouillables (LTC7890)
- Boîtier QFN (LTC7891) à flancs mouillables 28 fils (4 mm × 5 mm)
Applications
- Systèmes d’alimentation industriels
- Avionique militaire et systèmes médicaux
- Systèmes d'alimentation de télécommunications

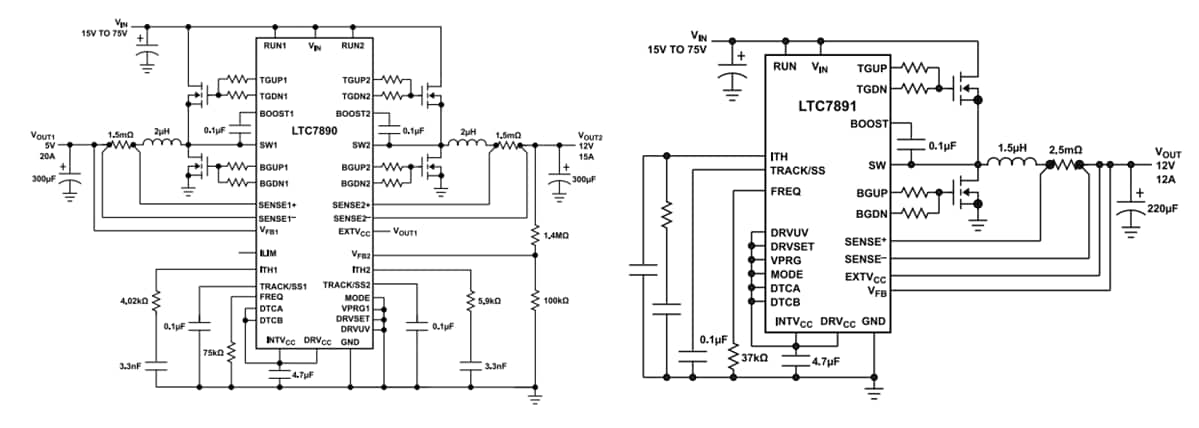

Circuits d’application standard

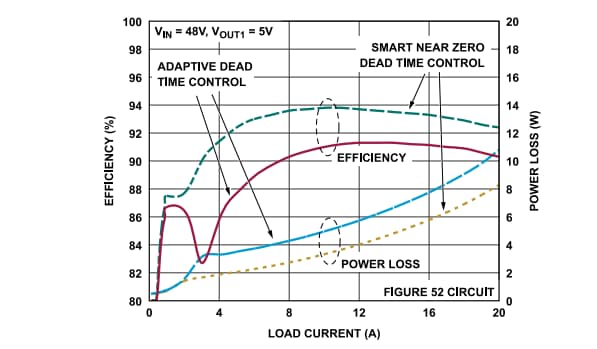

Efficacité et perte de puissance par rapport au Courant de charge
