Analog Devices Inc. Régulateurs μModule® Boost synchrones LTM4656 / LTM4656 - 1
Les régulateurs μModule® Boost Synch LTM4656/LTM4656-1 d'Analog Devices Inc. offrent un contrôleur de commutation, des FET de puissance, un inducteur et tous les composants de support (des condensateurs d'entrée et de sortie sont nécessaires). Les régulateurs LTM4656/LTM4656-1 fonctionnent sur une plage d'entrée de 4,5 V à 28 V et disposent d'une plage de tension de sortie de 6 V à 36 V, définie par une seule résistance externe.
Les régulateurs μModule Boost Synch LTM4656/LTM4656-1 d'ADI ont une conception à haut rendement qui permet un courant de sortie continu pouvant atteindre 5 A. Le circuit de protection en ligne du dispositif définit le courant d'entrée maximal et éteint l'alimentation en entrée en cas de dépassement et fera une nouvelle tentative. La conception boost à haute densité peut convertir jusqu'à 180 W de puissance de sortie.
De plus, les caractéristiques de protection contre les défaillances incluent une protection contre les surchauffes et les surintensités en entrée - référencées avec une nouvelle tentative automatique. Le μmodule est disponible en boîtier BGA 16 mm × 16 mm × 7,07 mm à encombrement réduit et endurci thermiquement et est conforme à la directive RoHS et sans plomb.
Caractéristiques
- Source d’alimentation boost à découpage
- Large plage de tensions d’entrée de 4,5 V à 28 V
- Plage de tension de sortie de 6 V à 36 V
- Courant de sortie continu de 4 A (12VIN, 24 VOUT)
- Régulation de tension de sortie totale maximale de +/-2 % sur charge, ligne et température
- Déconnexion d'entrée à l'arrêt
- Limite de courant d'appel
- Synchronisation de fréquence externe
- Fréquence programmable (350 kHz à 780 kHz)
- Partage de courant parallèle
- Rendement jusqu'à 98 %
- Fonctionnement en mode rafale (Burst Mode®) sélectionnable
- Protection contre les surintensités en ligne
- Protection contre les surchauffes
- Version de compensation réglable LTM4656-1
- Boîtier BGA 16 mm × 16 mm × 7,07 mm
Applications
- Équipement de télécommunications et mise en réseau
- Équipements électroniques de test

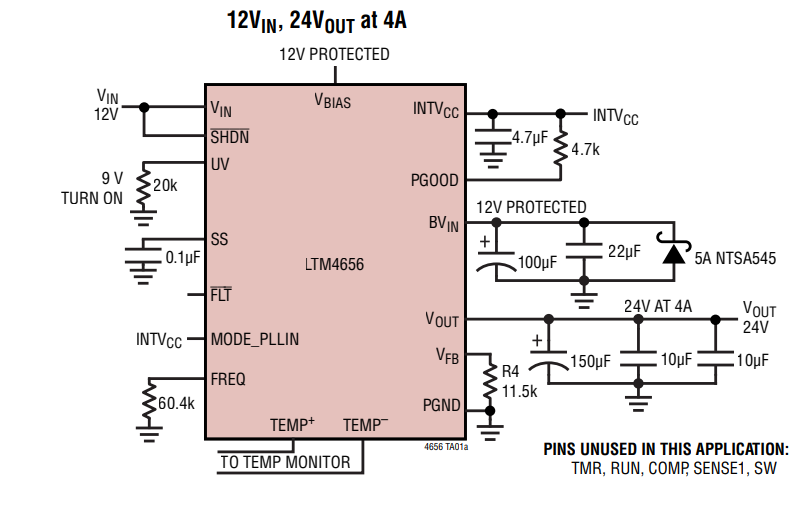

APPLICATION STANDARD
