Analog Devices / Maxim Integrated Limiteurs de puissance MAX17617
Les limiteurs de puissance MAX17617 Analog Devices / Maxim Integrated fournissent des limites de protection programmables des systèmes contre les défauts de tension d'entrée et les défauts de surintensité de sortie. Ces limiteurs de puissance protègent contre les défauts de tension d'entrée jusqu'à 80 V sans protection contre les courants inverses et jusqu'à 75 V avec protection contre les courants inverses. Ceci est réalisé en utilisant le transistor à effet de champ de type N interne (nFET) doté d'une faible résistance ON de 20 mΩ (standard). Les limiteurs de puissance MAX17617présentent un seuil de verrouillage de sous-tension (UVLO) programmable grâce à l'utilisation de diviseurs de tension externes. Ces limiteurs de puissance disposent également d'un seuil de verrouillage de surtension programmable et d'une protection contre l'inversion de polarité de la tension d'entrée avec un nFET externe.
Les limiteurs de puissance MAX17617 offrent une capacité de surcharge à court terme de 200 % et une réponse programmable en cas de défaut de la limite de courant. Ces limiteurs de puissance présentent un indicateur de défaut à drain ouvert (FLAG), une sortie de puissance suffisante (PGOOD), une sortie programmable en cas de détection de sous-tension (OUTUV) et une surveillance de la température de jonction (TJ). Les applications typiques incluent la protection contre les surtentions d'entrée et de sortie, la protection contre les pertes de mise à la terre et la protection contre les surintensités.
Caractéristiques
- Une protection robuste réduit les temps d'arrêt du système
- Large plage d'alimentation d'entrée de 3 V à 80 V (sans protection contre le courant inverse)
- Large plage d'alimentation d'entrée de 3 V à 75 V (avec protection contre le courant inverse)
- Limite du courant programmable précise de ±3 % entre 3 A et 7 A sur toute la plage de température
- Limite du courant programmable précise de ±4 % entre 2 A et 3 A sur toute la plage de température
- Limite du courant programmable précise de ±7 % entre 0,7 A et 2 A sur toute la plage de température
- Limite de puissance précise de ±6 % à 100 W, 24 V pour les applications de classe 2
- Protection contre l'inversion de polarité de la tension d'entrée (avec nFET externe)
- Protection contre le courant inverse à double étage (avec nFET externe) avec temps de réponse rapide de 100 ns
- Faible RONinterne nFET de 20 mΩ (standard)
- Tension de sortie tolérant à l'inversion de polarité
- Protection contre les pertes de terre
- Capacité de surcharge à court terme de 200 %
- Conception flexible pour maximiser la réutilisation et minimiser la requalification
- Seuils UVLO et verouillage en cas de surtension (OVLO)/OVFB réglables
- Lecture de surveillance du courant de la largeur de bande précise à ±2 %, IMON (3 A à 7 A, jusqu'à 85 °C)
- Limite du courant d'appel programmable au démarrage
- Modes Continu, Auto-Réessai et Désactivation, réponse programmable en cas de défaut de limite du courant
- Entrée d’activation de niveau logique (EN)
- Commande de grille protégée de transistor à effet de champ de type N externe (nFET)
- Indicateur de défaut Drain ouvert (FLAG)
- Sortie de bonne alimentation (PGOOD)
- Détection de sous-tension de sortie programmable (OUTUV)
- Surveillance de la température de jonction (TJ)
- Limite du courant de repli thermique
- Empreinte réduite de la solution
- Boîtier FCQFN 23 broches de 4,5 mm x 5,75 mm
- NFET intégré pour les exigences de protection pour les cas d'utilisation courants
Applications
- Protections contre les tensions d'entrée et surintensités de sortie
- Protection contre la perte de terre
- Protection contre les surtensions

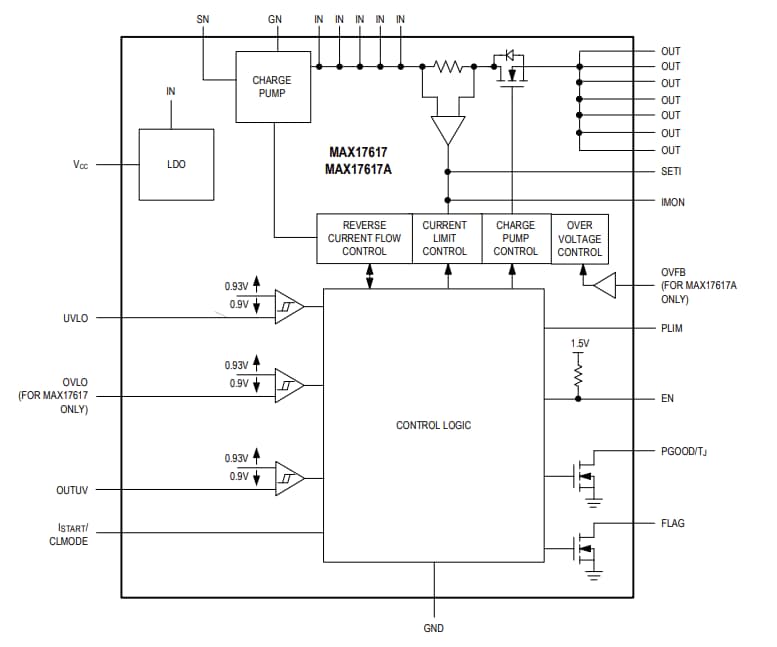

Schéma fonctionnel
Circuit d'application standard
Kit d'évaluation associé
Analog Devices / Maxim Integrated Kit d'évaluation MAX17617AEVKIT
Démontre le fusible électronique (eFuse) MAX17617A configuré pour un fonctionnement de 5 V à 28 V avec une limitation de courant 2 A avec relance automatique.
