Analog Devices / Maxim Integrated Convertisseurs CC-CC MAX17793
Les convertisseurs CC-CC MAX17793 d'Analog Devices sont des convertisseurs CC-CC abaisseurs synchrones à haute efficacité et haute tension avec MOSFET intégrés. Le MAX17793 fonctionne sur une plage de tension d’entrée de 3 V à 80 V et fournit jusqu’à 3 A de courant. Le dispositif génère également des tensions de sortie de 0,6 V à 90 % de VIN.
Le MAX17793 d’Analog Devices offre une broche MODE/SYNC qui peut être utilisée pour programmer en modes d'exploitation à modulation de largeur d’impulsion (MLI) forcée ou à modulation de fréquence de commutation (SFM) et pour synchroniser l’horloge interne avec une horloge externe. Le dispositif fournit une broche d’activation/d’entrée de verrouillage de sous-tension (EN/UVLO) pour programmer la tension d’entrée sélectionnée à laquelle le convertisseur s’allume/s’éteint. Le dispositif compte également une broche de démarrage progressif (SS) pour réduire les courants d’appel pendant le démarrage. Par ailleurs, le MAX17793 fournit une broche RESET/TJ, utilisable pour surveiller l’état de la tension de sortie ou la température de puce. Le moniteur de température de la puce permet à l’utilisateur de mesurer la température de la puce de silicium directement au lieu de s’appuyer sur une estimation théorique, créant ainsi une conception d’alimentation robuste et fiable.
Caractéristiques
- Réduit la taille et le coût de la solution
- Sans exploitation synchrone Schottky
- Composants de la compensation interne
- Condensateurs tout céramique, encombrement compact
- Plage de sortie réglable de 0,6 V à 90 % de VIN
- Fréquence réglable de 300 kHz à 1,5 MHz avec synchronisation d’horloge externe
- EMI avec des broches IN symétriques
- 18L-FC2QFN 4 mm x 4 mm

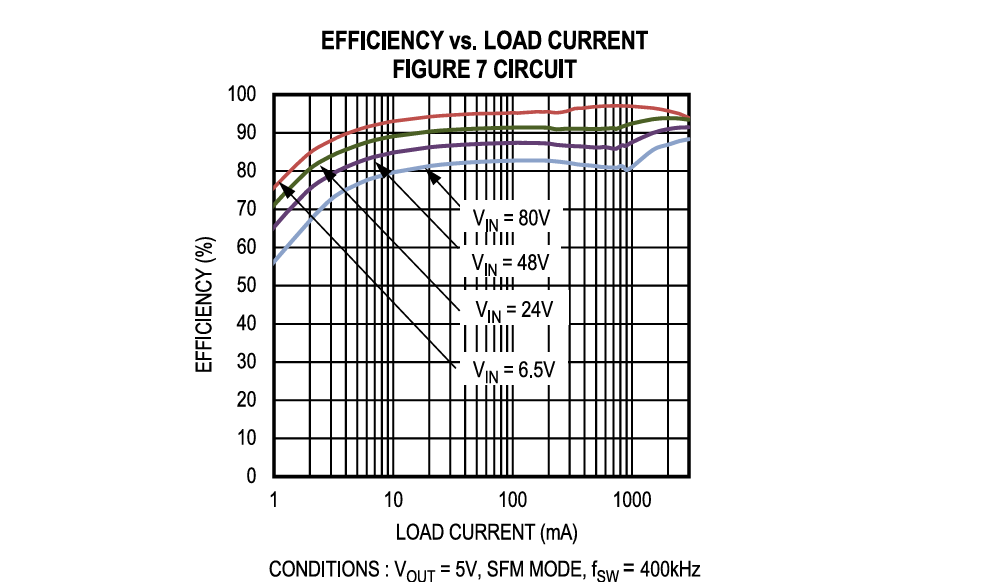

- Rendement maximal de 91 % (VEntrée = 48 V et VSortie = 5 V)
- Efficacité améliorée à faible charge avec mode de modulation de fréquence de commutation (SFM)
- Réduit la dissipation d’énergie
- Entrée de polarisation externe pour une meilleure efficacité
- Surveillance de température de la matrice
- Fonctionnement fiable dans les environnements industriels hostiles
- Protection intégrée contre les surcharges en mode hoquet
- Démarrage progressif programmable
- Surveillance intégrée de tension de sortie avec broche RESET/TJ
- Seuil EN/UVLO programmable
- Conforme à la norme CISPR32 (EN55032), classe B, relative aux émissions conduites et rayonnées
- Plage de température de fonctionnement ambiante industrielle élevée de -40 °C à +125 °C/plage de température de jonction de -40 °C à +150 °C
Applications
- Équipements industriels, avionique et lourds
- Automatisation d'usines et de bâtiments
- Contrôle de moteur
- Alimentation à usage général

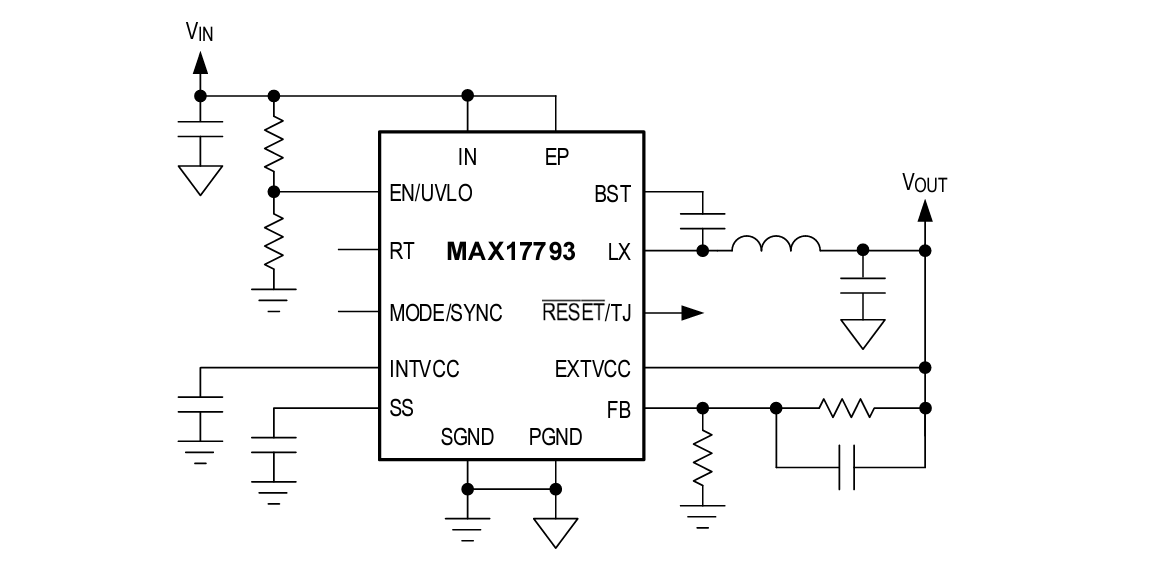

SCHÉMA SIMPLIFIÉ D’APPLICATION
