Analog Devices / Maxim Integrated Kit d'évaluation MAX25460EVKIT
Le kit d'évaluation MAX25460EVKIT d'Analog Devices facilite l'évaluation du contrôleur automobile USB Type-A MAX25460 avec commutateurs de protection D+/D- USB 2.0 à largeur de bande de 1 GHz. Le MAX25460 fournit un chargeur hôte à courant élevé et haut rendement avec une circuiterie de détection de port conforme aux normes de charge de batterie USB 2.0 et USBIF BC1.2.
Le kit d'évaluation MAX25460EVKIT d'Analog Devices est équipé du MAX25460ATGA/V+ pour une exploitation à 2,2 MHz. Les commutateurs de données à haut débit du MAX25460 ne nécessitent généralement pas de réglage oculaire de bout en bout, le kit est donc équipé de résistances de 0 Ω à la place des circuits de virage LC.
Le kit d’évaluation permet d’évaluer les capacités MAX25460 suivantes :
• Limite de courant de précision du convertisseur Buck réglable pour de meilleures performances du système
• Un minuteur de rebond de limite de courant réglable pour les tests de surintensité et la flexibilité du systèm
• Réglages de gain réglables pour la compensation de câble pour les câbles captifs à bas coût jusqu’à 474 mΩ • •
Atténuation des interférences électromagnétiques (EMI) en utilisant une commutation à spectre étalé
• En utilisant une commutation de spectre étendu et un état de défaillance
Caractéristiques
- Modes de détection de charge configurables
- USB-IF BC1.2 SDP et CDP
- Disposition de PCB éprouvée
- Réglage automatique de la tension USB par convertisseur CC-CC intégré
- Totalement assemblé et testé
Équipement nécessaire
- Kit d'évaluation MAX25460
- PC sous Windows®
- Câble d'extension USB-A de 2 m
- Câble USB-A vers Micro-B
- Prise USB Type-A
- Résistance ou charge électronique de 3,5 Ω 10 W
- Alimentation CC ou batterie de voiture de 14 V/2 A (VBAT)
- Voltmètre numérique
- Clé USB Type-A
Produits associés
Analog Devices / Maxim Integrated Convertisseurs Buck automobiles 1,5 A MAX25460
Intègre un convertisseur Buck automobile à haut rendement, un émulateur USB et des commutateurs USB.
Ressources supplémentaires
Disposition

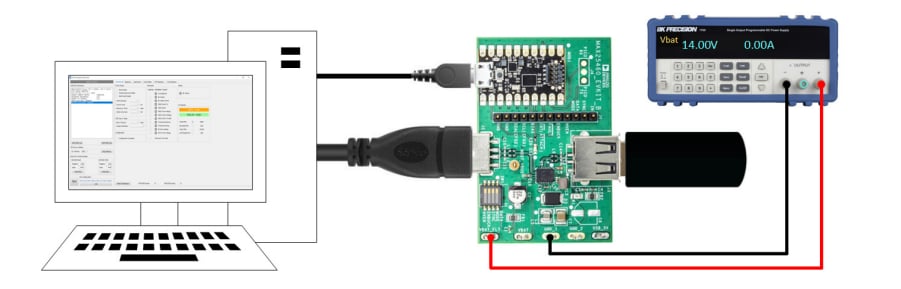

Configuration du Kit
