Analog Devices Inc. Convertisseur Buck à faible IQ 16 A MAX77505
Le convertisseur Buck à faible IQ 16 A MAX77505 d'Analog Devices est un convertisseur Buck hystérétique à haut rendement et faible courant de repos (800 nA std) fonctionnant dans une plage de tension d’entrée de 2,5 V à 16 V. Le dispositif offre un haut rendement sur l’ensemble de la plage de charge. Il est donc idéal pour les applications alimentées par une batterie primaire ou quatre piles alcalines qui nécessitent de longues périodes en mode veille/d'inactivité avec un temps de fonctionnement court, comme les dispositifs de suivi d'actifs et de verrouillage de portes.
Une résistance (RSEL) sélectionne l’une des trente tensions de sortie prédéfinies entre 0,8 V et 5,5 V. Le dispositif dispose d’un verrouillage de sous-tension d’entrée, d’une limite de courant de commutation cycle par cycle et d’un arrêt thermique pour protéger le système et le dispositif lui-même. Le MAX77505 d’Analog Devices est disponible en boîtier FC2QFN 10 fils (2,0 mm x 2,0 mm x 0,55 mm).
Caractéristiques
- Tension d’entrée de 2,5 V à 16 V
- Tension de sortie de 0,8 V à 5,5 V
- Longue durée de vie de la batterie
- Courant d’arrêt de 70 nA
- Courant de repos ultra-faible de 800 nA (IQ)
- Rendement de 86 % pour un courant de charge de 100 μA à 7,6 VIN, 3,3 VOUT
- Rendement maximal de 95 % à 7,6 VIN, 3,3 VOUT
- Sortie POKB (drain ouvert)
- Broche SEL pour sélection de tension de sortie
- Caractéristiques de protection
- Limite de courant de crête d'inductance cycle par cycle
- Protection contre les courts-circuits, les sous-tensions (UVLO) et les courts-circuits
- Boîtier FC2QFN-10 (2,0 mm x 2,0 mm x 0,55 mm)
Applications
- Applications de batteries Li+ à 2-3 cellules
- Applications de batteries alcalines 4 cellules
- IdO, appareils portables
- Compteurs intelligents, serrures de portes, traqueurs d’actifs, etc.

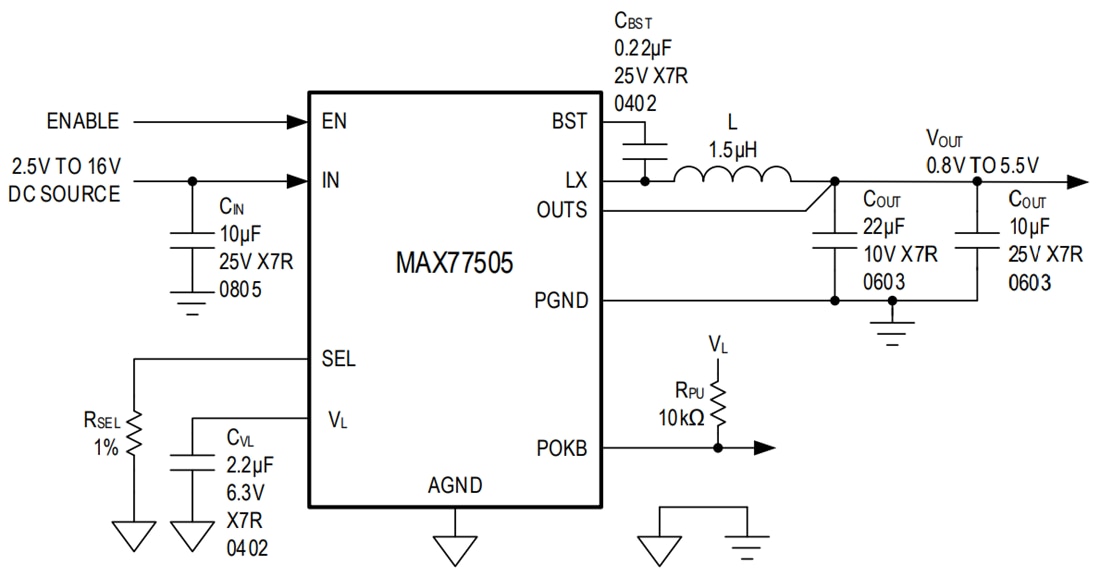

Schéma d'application simplifié
Publié le: 2024-07-25
| Mis à jour le: 2025-03-25
