Analog Devices / Maxim Integrated Convertisseurs buck à haut rendement quadriphasés MAX77542
Les convertisseurs buck à haut rendement quadriphasés MAX77542 d'Analog Devices utilisent un schéma de contrôle adaptatif en mode courant (COT) et une architecture flexible qui prend en charge les configurations en cinq phases. Le MAX77542 dispose d’une large plage de tension d’entrée qui permet une conversion directe pour des sorties inférieures à 1 V à partir de batteries Li+ de 1 à 3 cellules et de rails d'alimentation USB. Les tensions de sortie sont préréglées avec des résistances et sont encore réglables via une interface compatible I2C.
Les convertisseurs MAX77542 d’ADI comprennent un séquenceur flexible et des vitesses de balayage programmables de démarrage/arrêt progressif qui fournissent des transitions contrôlées entre les états de fonctionnement. Les caractéristiques de fréquence de commutation programmables, de suivi de fréquence et de spectre étalé permettent une optimisation plus facile du système pour les applications sensibles au bruit. Les E/S multifonctions permettent un contrôle flexible de chaque sortie pour l’état EN, LPM, FPWM, POK, RSTINB et RSTOB. Un ensemble de protections intégrées garantit un fonctionnement sûr dans des conditions de fonctionnement anormales.
Caractéristiques
- Plage de tension d’entrée de 2,8 V à 16 V
- Plage de tension de sortie de 0,3 V à 5,2 V
- 16 A max. (4 A/φ) avec 5 configurations de phase
- Précision VOUT ±0,5 % (VOUT par défaut à +25 °C)
- Rendement maximal 94 % (7,6 VIN, 3,3 VOUT, 1 MHz)
- Transition automatique saut/MLI et mode basse consommation
- Fonctionnement de décrochage avec 98 % de rapport cyclique maximal
- Détection de tension de sortie différentielle
- Séquenceur flexible avec vitesses de balayage de démarrage/arrêt progressif
- Démarrage prépolarisé et décharge de sortie active
- Fréquences de commutation nominales de 0,5 MHz/1,0 MHz/1,5 MHz
- Modulation à spectre étendu pour la réduction des EMI
- Suivi de la fréquence interne/externe
- Paramètre de configuration de phase et VOUT par défaut via RSELx
- E/S multifonctions pour EN, LPM, FPWM et POK
- UVLO, arrêt thermique et protection contre les courts-circuits
- Interface série I2C haut débit
- Disponible en WLP 60 picots (4,36 mm x 2,56 mm x 0,65 mm)
- Taille totale de la solution inférieure à 115 mm2 avec inductances 2520x
Applications
- Systèmes d’alimentation 1 à 3 cellules Li+ et USB-C
- Équipement audio/vidéo et cartes PCIe/RAID
- Processeurs d’applications, FPGA, DSP et ASIC

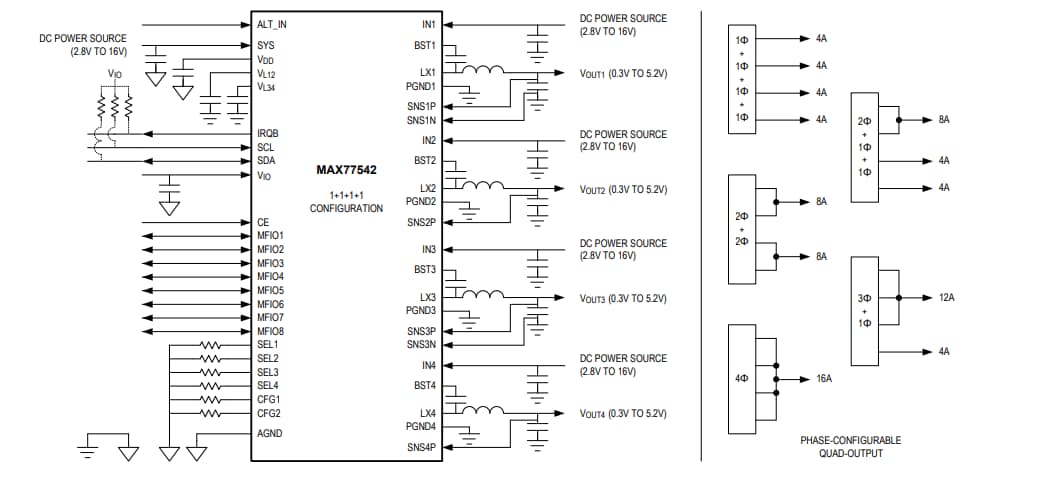

Circuit d’applications standard
