Analog Devices Inc. Pilote intégré pour moteur pas à pas TMC2211

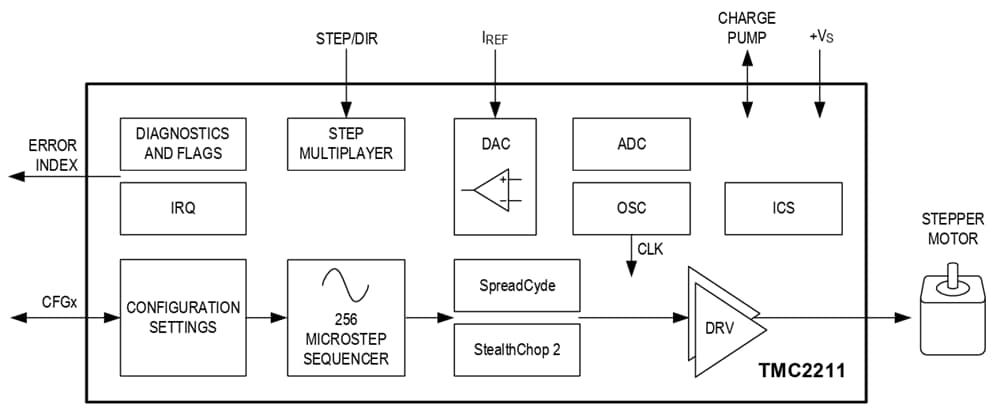

Un haut niveau d'intégration, une grande efficacité énergétique et un format compact permettent de concevoir des systèmes miniaturisés et évolutifs pour des solutions économiques. Ce circuit constitue une solution complète, facile à mettre en œuvre et offrant des performances de premier ordre. Les transistors à effet de champ (FET) du pont en H présentent une très faible résistance, ce qui se traduit par une grande efficacité d'entraînement et une production de chaleur minimale. La résistance R_ON totale standard (côté haut + côté bas) est de 0,31 Ω.

Le courant RMS maximal par pont en H est de 2 A avec V_S = 24 V et de 1,7 A avec une alimentation V_S = 48 V, à température ambiante, en supposant un circuit imprimé à quatre couches. En raison des restrictions thermiques, le courant RMS applicable dépend de la température ambiante, du rapport cyclique et des caractéristiques thermiques de l'application (plans de mise à la terre du PCB, dissipateur thermique, ventilation). Le courant à pleine échelle maximal par pont en H est IFS = 3,0 A maximum et peut être réglé via une résistance externe connectée à I_REF. Ce courant est défini comme le réglage du courant maximum du circuit de régulation de courant intégré.
