Analog Devices Inc. MAX14916 commutateur quadruple côté haut 2 A
Le commutateur côté haut Quad 2A MAX14916 d'Analog Devices dispose de huit commutateurs côté haut spécifiés pour fournir jusqu'à 1,1 A (minimum) de courant continu par canal. Les deux canaux adjacents peuvent être mis en parallèle pour former quatre commutateurs côté haut 2,4 A. Les commutateurs côté haut ont une résistance en marche de 250 mΩ (max) à une température ambiante de 125°C. L’interface SPI dispose d’un décodeur d’adressage intégré, permettant la communication avec plusieurs MAX14916s à l’aide d’une sélecteur de puce SPI standard (broche CS actif bas). L’interface SPI offre une flexibilité pour la configuration et les diagnostics globaux et par canal. L’interface comprend également la détection de sous-tension, la détection de fil /charge ouverte, le rapport de limitation et de surcharge de courant, les conditions thermiques et bien plus encore.
La détection de charge ouverte détecte à la fois les conditions de fil ouvert et de charge ouverte lorsque les commutateurs sont en état MARCHE et ARRÊT. Les pilotes LED indiquent une défaillance par canal, un état et des conditions de sous-tension d’alimentation. Les pinces actives internes permettent une coupure rapide des charges inductives. La protection intégrée contre les surtensions ligne-à-terre et ligne-à-ligne ne nécessite qu’un TVS sur VDD. La protection intégrée contre les surtensions fonctionne pour les configurations quadruples et octales. Le MAX14916 est fourni dans un boîtier compact QFN de 48 broches de dimensions 6 mm x 6 mm.
Afficher l’outil de développement MAX14916PMB
Caractéristiques
- Robustesse et diagnostics intelligents
- Plage d’alimentation maximale absolue : 65 V
- Brides internes pour une démagnétisation de charge inductive rapide
- Vérification d'erreur CRC sur l'interface SPI
- Minuteur watchdog
- Détection de fil ouvert, avec interrupteurs marche et arrêt
- Détection de sous-tension avec UVLO
- Protection contre la perte de VDD ou GND
- Protection contre coupure thermique
- Protection contre les surtensions intégrée de ±1kV/42Ω selon la norme IEC61000-4-5
- Température ambiante de fonctionnement de -40 °C à +125 °C
- Réduit la puissance et la dissipation de chaleur
- Résistance à l'état passant de 250 mΩ (max.) à TA = 125°C
- 2 mA (std) Courant d'alimentation :
- Limitation précise du courant de sortie
- Flexibilité
- L’interface SPI adressable réduit le coût d’isolation
- Entrée SYNCH pour la mise à jour simultanée des commutateurs
- Matrice de Pilote LED pour 16 LED, alimentée par 24 V, 5 V ou 3,3 V
- Interface de tension logique flexible de 2,5 V à 5,5 V

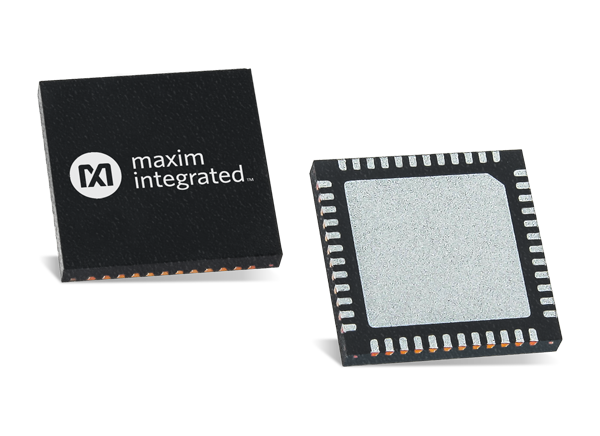

- Boîtier QFN compact 6 mm x 6 mm
Applications
- Sorties numériques industrielles
- Systèmes PLC

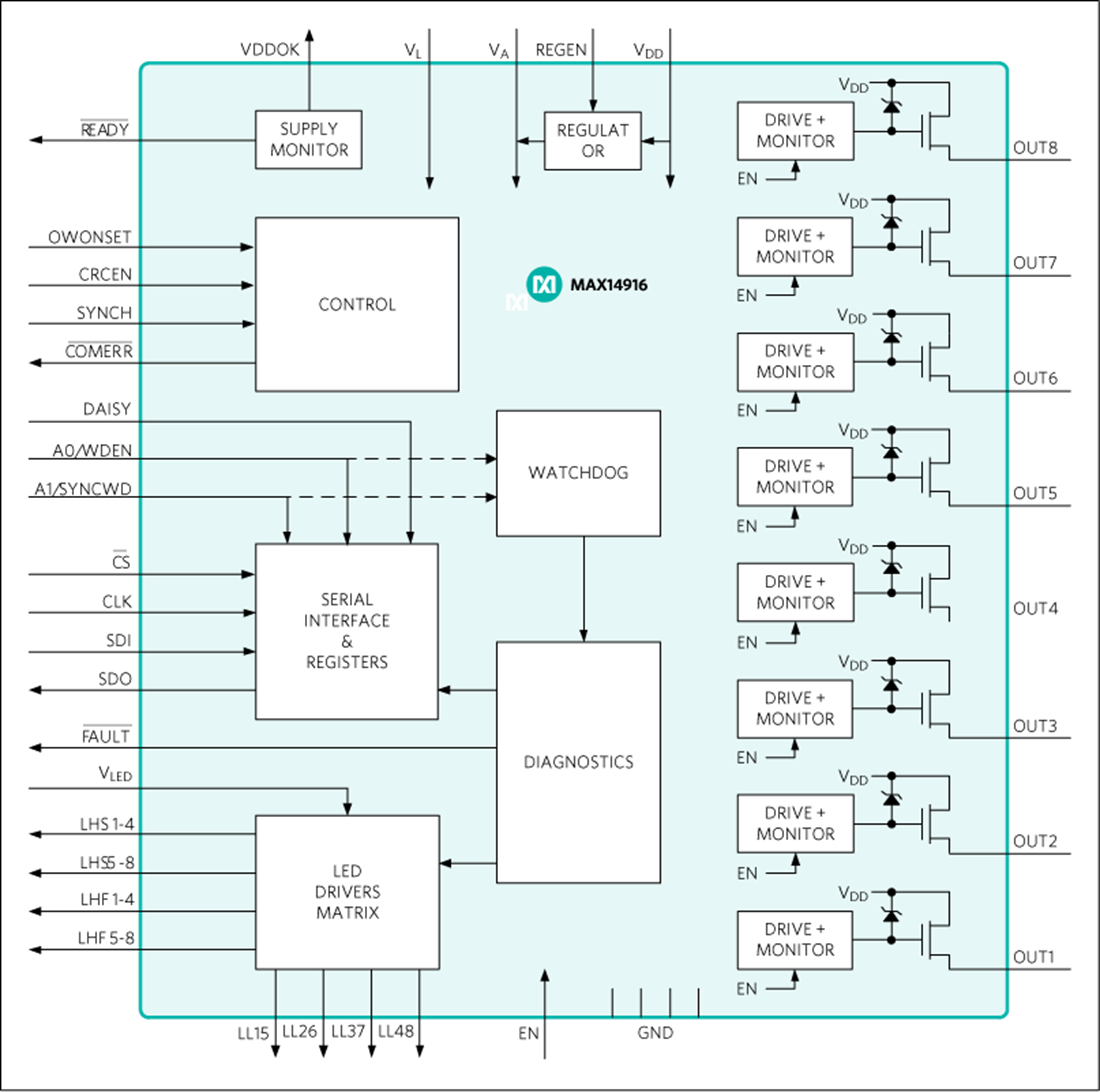

Schéma fonctionnel simplifié
Outil de développement associé
Analog Devices / Maxim Integrated MAX14916EVKIT Switch Evaluation Kit
Evaluates the MAX14916, 2.4A (min) quad high-side switch with extended diagnostics.
