Analog Devices / Maxim Integrated Régulateur de commutation abaisseur MAX16712
Le régulateur abaisseur à découpage MAX16712 d'Analog Devices est un régulateur de commutation abaisseur CC-CC double sortie, entièrement intégré et à haut rendement. Le composant fonctionne à partir d'alimentations d'entrée de 2,7 V à 16 V et chaque sortie peut être régulée de 0,5 V à 5,8 V. Le CI fournit jusqu'à 6 A de courant de charge par sortie. Il est possible de connecter les deux sorties en parallèle en tant que régulateur biphasé à sortie unique qui prend en charge un courant de charge jusqu’à 12 A.
La fréquence de commutation du dispositif peut être configurée de 500 kHz à 2,0 MHz. Il offre la capacité d'optimiser la conception en termes de taille et de performances de la solution. Le MAX16712 utilise une commande en mode courant à fréquence fixe avec compensation interne. Les régulateurs à double commutation fonctionnent à un déphasage de 180 degrés. Le CI dispose d'un système de modulation (AMS) avancé et d'un fonctionnement en mode courant discontinu (DCM) sélectionnable pour améliorer les performances. Les paramètres de fonctionnement et les fonctionnalités configurables peuvent également être sélectionnés en connectant une résistance à broche de la broche PGM0 à la terre.
Le MAX16712 d'Analog Devices dispose d'une sortie LDO interne de 1,8 V pour alimenter les pilotes de grille (VCC) et les circuits internes (AVDD). Le module intègre plusieurs protections, notamment une protection contre les surintensités positives et négatives, une protection contre les surtensions en sortie et une protection contre les surchauffes pour assurer une conception robuste. Le composant est disponible en boîtier WLP (wafer-level package) compact de 2,2 mm x 3,5 mm. Il prend en charge le fonctionnement à température de jonction de -40 °C à +125 °C.
Caractéristiques
- Densité de puissance élevée avec un faible nombre de composants
- Fonctionnement biphasé à deux sorties
- Fonctionnement à alimentation simple avec LDO intégré pour génération de polarisation

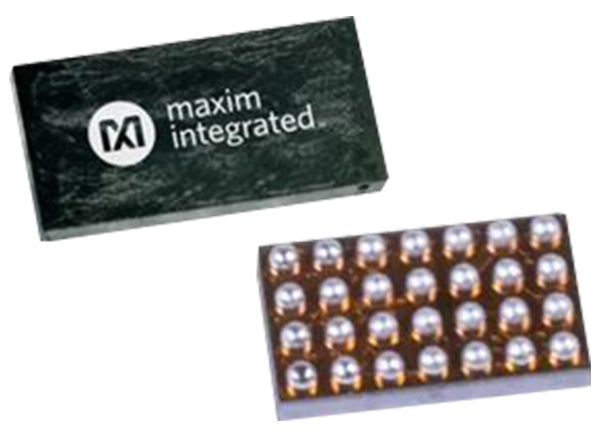

- WLP 28 picots, 2,2 mm x 3,5 mm compact
- Compensation interne
- Large plage de fonctionnement
- Plage de tension d'entrée de 2,7 V à 16 V
- Plage de tension de sortie de 0,5 V à 5,8 V
- Fréquence de commutation configurable de 500 kHz à 2 MHz
- Plage de température de jonction de -40 °C à +125 °C
- Trois broches de programmation pour sélectionner différentes configurations
- Signaux d’activation et de bonne alimentation indépendants pour chaque sortie
- Performances et efficacité optimisées
- 90,5 % de rendement maximal avec VDDH = 12 V, VOUT = 1,8 V, et fSW = 1 MHz
- Fonctionnement en déphasage de 180 degrés entrelacé
- AMS sélectionnables pour améliorer les transitoires de charge
- DCM sélectionnable pour améliorer le rendement à faible charge
- Équilibrage du courant actif pour un fonctionnement biphasé
Applications
- Équipement de communications
- Équipement de réseaux
- Équipement de stockage et serveurs
- Régulateurs de tension au point de charge (POL)
- Chipsets μP
- Mémoire VDDQ
- Broches E/S d’un FPGA/DSP/MCU

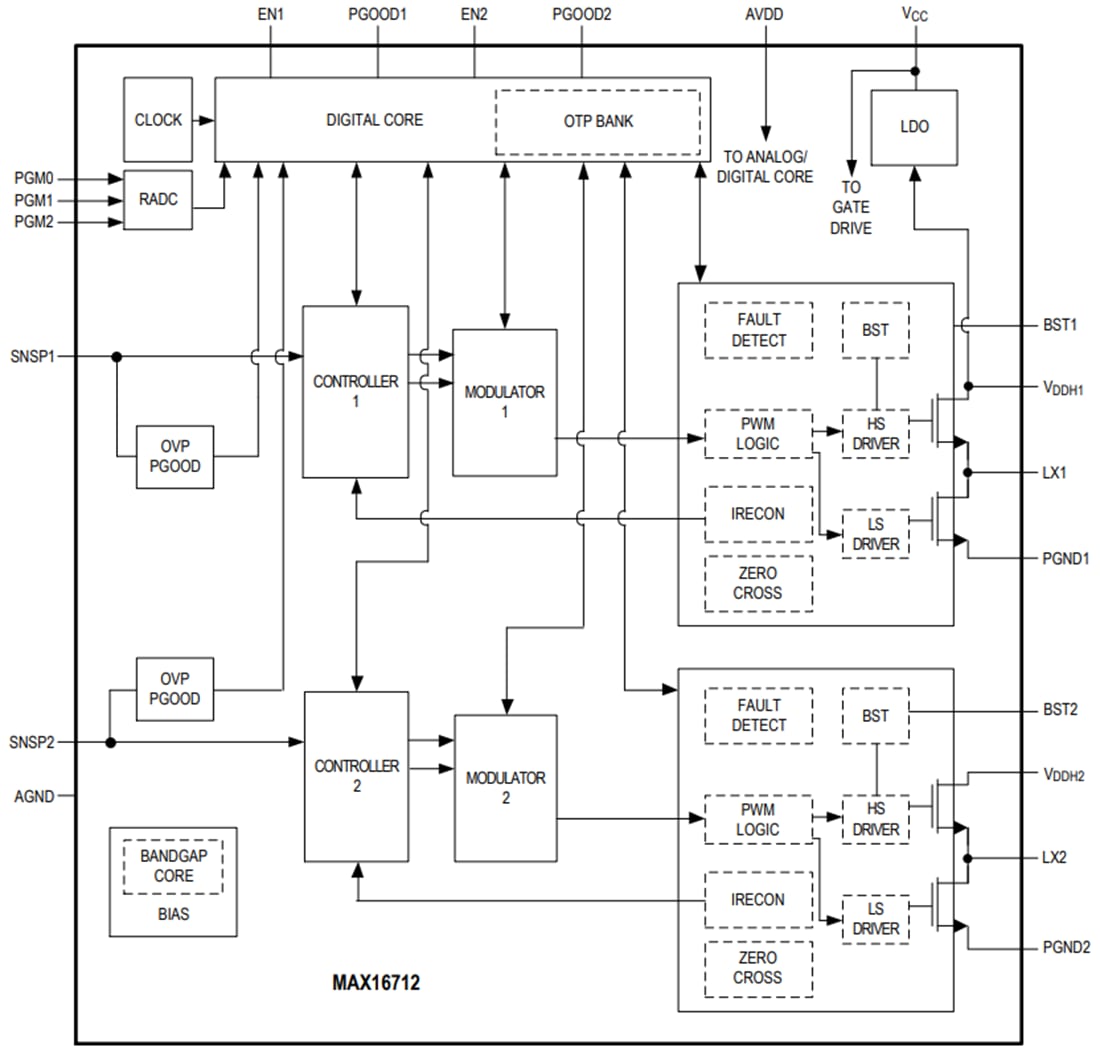

Diagramme
Outils de développement associés
Analog Devices / Maxim Integrated Kit d'évaluation de régulateur MAX16712EVKIT
Plateforme conçue pour évaluer le MAX16712, un régulateur à découpage CC-CC abaisseur à double sortie.
