Analog Devices Inc. Kits d'évaluation MAX17623/MAX17624
Les kits d’évaluation MAX17623/MAX17624 d’Analog Devices Inc. sont configurés pour évaluer l'exploitation des convertisseurs Buck MAX17623/MAX17624. Les convertisseurs Buck MAX17623 et MAX17624 font partie de la série Himalaya qui permet des solutions d’alimentation plus fraîches, plus petites et plus simples. Les dispositifs sont configurés pour démontrer les performances optimales et la taille des composants dans les kits d’évaluation.
Les kits d’évaluation MAX17623/MAX17624 d’ADI disposent de dispositions pour sélectionner le mode de fonctionnement (MLI/PFM), activer ou désactiver la sortie et le signal PGOOD.
Caractéristiques
- Plage de tension d’entrée de 2,9 V à 5,5 V
- Le MAX17623 offre une haute efficacité de 92,2 % (VIN = 3,3 V, VOUT = 1,5 V, IOUT = 300 mA)
- Le MAX17624 offre une haute efficacité de 94,5 % (VIN = 5 V, VOUT = 3,3 V, IOUT = 500 mA)
- Modes d'exploitation MLI et PFM sélectionnables
- Durée de démarrage progressif interne de 1 ms
- Sortie PGOOD avec résistance de pull-up aux tensions d’entrée respectives
- Composants à profil mince et à montage en surface
- Disposition de la carte PCB fiable
- Totalement assemblée et testée
Applications
- Alimentations électriques au point de charge
- Alimentations rail 5 V standard
- Applications alimentées par batterie
- Systèmes d'alimentation distribués
- Contrôle de capteurs et de procédés industriels
Équipement nécessaire
- Une alimentation de 2,9 VCC à 5,5 VCC, 1 A
- Résistances de charge capables de dissiper jusqu’à 1 A à 1,5 V et 3,3 V
- Multimètre numérique (DMM)

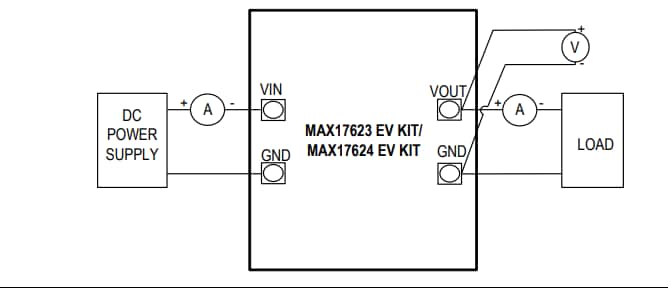

Schéma de configuration
Vues supérieures
Produits associés
Analog Devices Inc. Convertisseurs Buck MAX17623/MAX17624
Convertisseurs haute fréquence avec MOSFET intégrés et compensation interne.
