Analog Devices / Maxim Integrated Kit d’évaluation MAX17643
Le kit d'évaluation MAX17643 d'Analog Devices Inc. permet aux utilisateurs d'évaluer les convertisseurs CC-CC abaisseurs MAX17643. Les convertisseurs CC-CC abaisseurs MAX17643 sont des convertisseurs CC-CC abaisseurs synchrones Himalaya à haut rendement et haute tension avec des MOSFET intégrés fonctionnant sur une large plage de tensions d’entrée de 4,5 à 60 V.
Caractéristiques
- Fonctionnent avec une alimentation d’entrée jusqu’à 60 V
- Circuits d’application 5 et 3,3 V
- Courant de charge jusqu’à 2 A
- Fréquence de commutation de 500 kHz
- Entrée d’activation/UVLO, seuil UVLO programmable par résistance
- Temps de démarrage progressif programmé à 1 ms
- Sortie RESET à drain ouvert
- Synchronisation de fréquence externe
- Protection contre les surintensités et les surchauffes
- Disposition de la carte PCB fiable
- Totalement assemblé et testé
Équipement nécessaire
- Une seule alimentation CC de 60 V, 2 A
- Multimètres numériques (DMM)
- Résistances de charge capables de dissiper jusqu’à 2 A (1,65 Ω pour le circuit d’application de 3,3 V et 2,5 Ω pour le circuit d’application de 5 V)
Produits associés
Analog Devices / Maxim Integrated Convertisseur CC-CC abaisseur MAX17643
Convertisseurs CC-CC synchrones Himalaya à haut rendement et haute tension avec MOSFET intégrés.

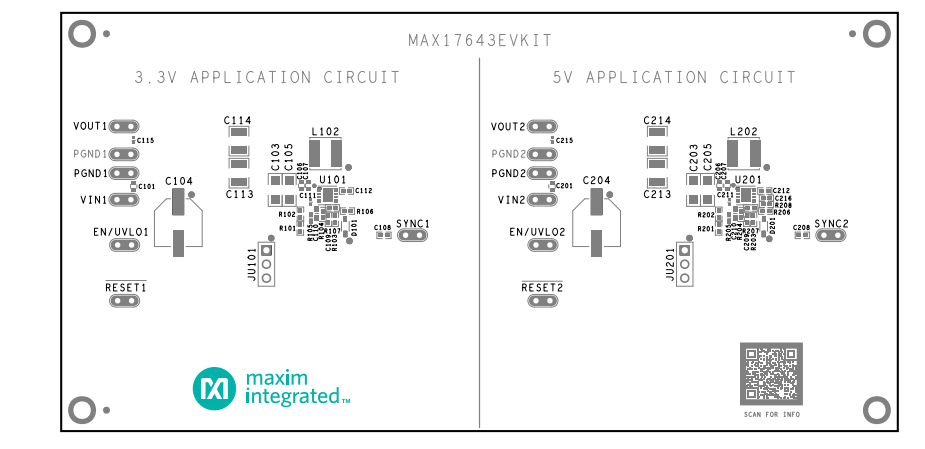

Schéma de disposition de la PCB
Publié le: 2021-02-22
| Mis à jour le: 2023-04-14
