Analog Devices Inc. Contrôleurs abaisseurs automobiles MAX20012B
Les contrôleurs abaisseurs automobiles MAX20012B d’Analog Devices Inc. fonctionnent sur une plage de tension d’entrée de 3,0 V à 5,5 V et fournissent une plage de tension de sortie de 0,5 V à 1,5875 V. Ce contrôleur à double canal permet jusqu’à 12 A de courant de charge par phase. Le canal 1 dispose d'une option pour fonctionner avec deux phases pour fournir un courant de charge plus élevé, ce qui le rend idéal pour les applications de point de charge (PoL) automobile et de post-régulation.
Le MAX20012B atteint une erreur de sortie de ±2 % sur les plages de charge, ligne et température. Le CI dispose d'un mode MLI à fréquence fixe de 2,2 MHz pour une meilleure immunité au bruit et une meilleure réponse transitoire de charge, et d'un mode de modulation de fréquence d'impulsion (saut) pour un rendement accru pendant le fonctionnement à faible charge. Le fonctionnement à la fréquence de 2,2 MHz permet l'utilisation de condensateurs tout céramique et minimise les composants externes. La modulation de fréquence à spectre étendu programmable minimise les émissions électromagnétiques rayonnées.
Le MAX20012B est proposé avec des tensions de sortie prédéfinies en usine (voir le Guide de sélection pour les options). Une interface I2C prend en charge un réglage dynamique de tension avec des vitesses programmables de balayage pour chaque canal. Les autres fonctionnalités comprennent une protection programmable contre le démarrage progressif, les surintensités et les surchauffes.
Le contrôleur abaisseur MAX20012B est proposé en boîtier TQFN (Quad Flat No Lead) fin à 32 broches avec une plaquette exposée et est homologué AEC-Q100 pour les applications automobiles.
Caractéristiques
- Contrôleur CC-CC à haut rendement et canal double dans une solution de petite taille
- Tension d’alimentation de fonctionnement de 3,0 V à 5,5 V
- L'OUT1 prend en charge 24 A avec deux phases
- L'OUT2 prend en charge 12 A
- Régulateur de haute précision pour les processeurs d'applications
- Précision de tension de sortie ±2 %
- Détection de tension différentielle à distance
- Tension de sortie contrôlée par incréments de 10 mV, de 0,5 V à 1,27 V I2
- 0,625 V à 1,5875 V par incréments de 12,5 mV
- Excellentes performances transitoires de charge
- Les caractéristiques à faible bruit réduisent les EMI
- Fonctionnement 2,2 MHz
- Option de spectre étendu
- Synchronisation de fréquence entrée/sortie
- Mode courant, MLI forcée et fonctionnement par saut
- Robuste pour l’environnement automobile
- Entrées d'activation individuelles et sorties PGOOD
- FET externes à faible RDS (ON)
- Protection contre les surchauffes et les courts-circuits
- Plage de température de fonctionnement: -40 °C à +125 °C
- Boîtier TQFN-EP-32 (5 mm × 5 mm)
- Homologué AEC-Q100
- Sans plomb et conforme à la directive RoHS
Applications
- Automobile
- Alimentation GPU/système de processeur central

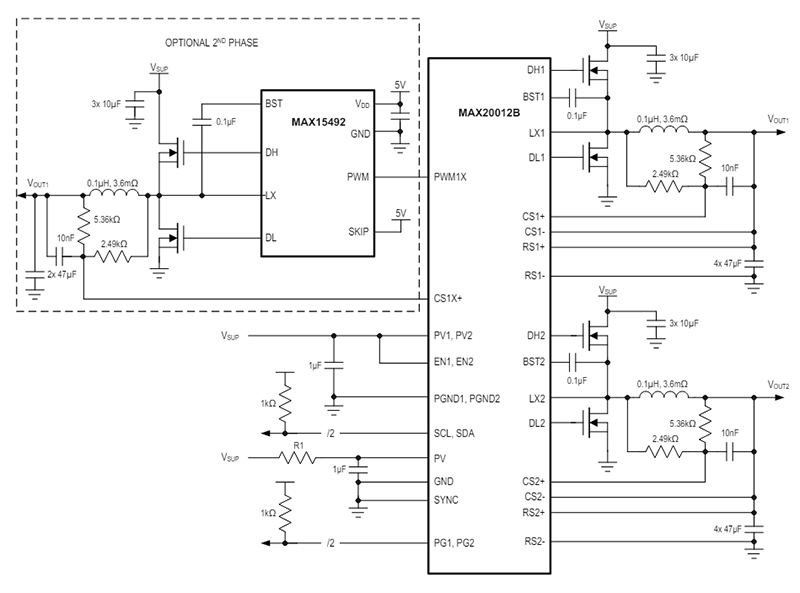

Circuit de fonctionnement standard
Schéma de principe interne
Outils de développement
Analog Devices Inc. Kit d'évaluation MAX20012EVKIT
Plateforme de démonstration et de développement pour le convertisseur Buck automobile à 2 canaux MAX20012B.
