Analog Devices / Maxim Integrated Convertisseur Buck 36 V MAX20079
Le convertisseur Buck 36 V MAX20079 d'Analog Devices est un petit convertisseur Buck synchrone de qualité automobile avec des commutateurs côté haut et côté bas intégrés. Le composant est conçu pour fournir jusqu'à 3,5 A avec des tensions d'entrée de +3 V à +36 V tout en utilisant seulement 3,5 μA de courant de repos à vide. Le MAX20079 fournit une tension de sortie précise de ±2 % dans la plage d'entrée de fonctionnement normal de 6 V à 18 V. Avec une capacité de temps actif minimum de 65 ns, le convertisseur est capable de rapports de conversion entrée vers sortie importants. La qualité de la tension peut être surveillée en observant le signal PGOOD. Le MAX20079 peuvent fonctionner avec une perte de niveau avec un rapport cyclique de 99 %, ce qui les rend idéal pour les applications automobiles et industrielles. Le CI d'Analog Devices offre des pièces standard avec des tensions de sortie fixes de 3,3 V et 5 V.
Le MAX20079 peut être configuré pour des tensions de sortie de 3 V à 12 V à l'aide d'un diviseur de résistance externe. La fréquence est fixée en interne à 2,1 MHz, ce qui permet d'utiliser de petits composants externes, de réduire l'ondulation de sortie et de garantir l'absence de brouillage AM. Une option de 400 kHz est également proposée pour fournir des pertes de commutation minimales et une efficacité maximale. Le MAX20079 passe automatiquement en mode saut à des charges légères avec un ultra-faible courant de repos de 3,5 μA à vide. Il fournit une modulation de fréquence à spectre étalé activée par broche, conçue pour minimiser les émissions de rayonnement EMI dues à la fréquence de modulation. Le MAX20079 est fourni dans un petit boîtier SW-TQFN à 20 broches de 4 mm x 4 mm et ne nécessite que quelques composants externes. La disposition intelligente du boîtier donne une solution à bruit extrêmement faible avec des performances EMI supérieures.
Caractéristiques
- Convertisseur CC-CC synchrone avec FET intégrés
- Capacité de courant de sortie : 3,5 A
- Courant de repos de 3,5 μA en mode veille
- Solution de petite taille permettant d'économiser de l'espace
- 65 ns de temps d’activation minimum
- Options de fréquence de fonctionnement fixe de 2,1 MHz ou 400 kHz
- Tension de sortie programmable de 3 V à 12 V
- Options fixes 5 V/3,3 V disponibles
- Démarrage progressif interne fixe de 3,5 ms
- L’architecture innovante de contrôle du mode de courant minimise l’espace total de la carte et le nombre de nomenclatures.
- La sortie PGOOD et l’entrée EN haute tension simplifient le séquençage de l’alimentation.
- Caractéristiques de protection et plage de fonctionnement idéales pour les applications automobiles
- Plage de fonctionnement VIN de 3 V à 36 V
- Protection contre la perte de charge de 40 V
- Fonctionnement du rapport cyclique à 99 % avec une faible perte de niveau
- Plage de températures automobiles : de -40 à +125 °C
- Homologué AEC-Q100
Applications
- Automobile
- Industriel
- Convertisseurs CC-CC haute tension

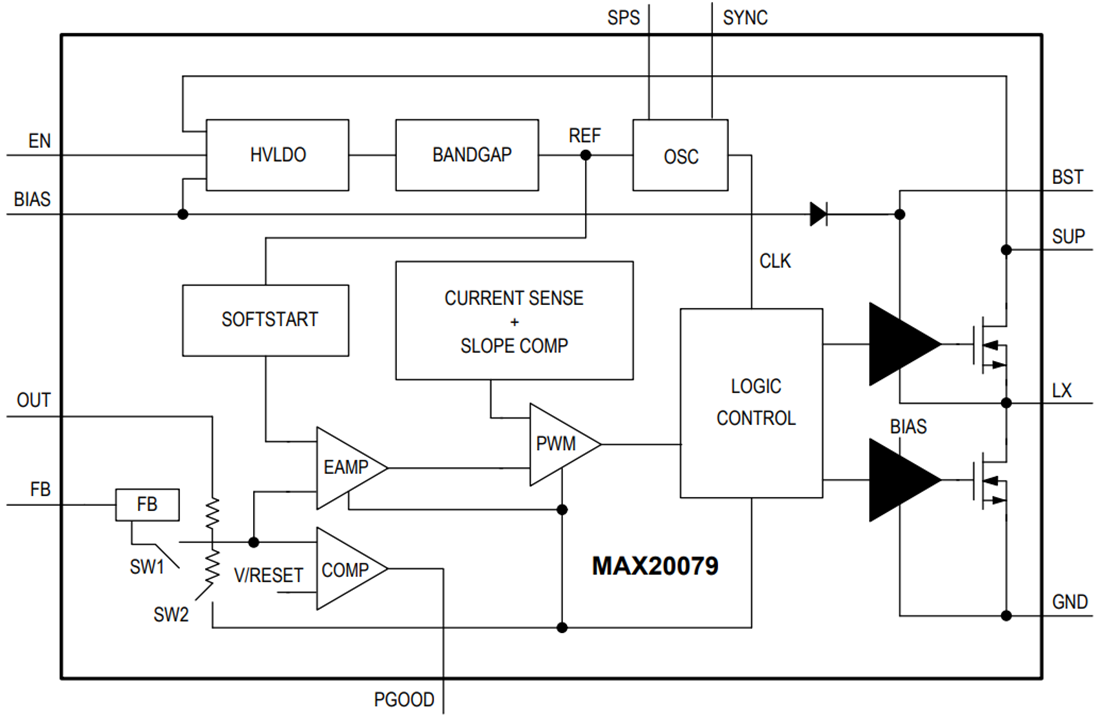

Schéma fonctionnel simplifié
