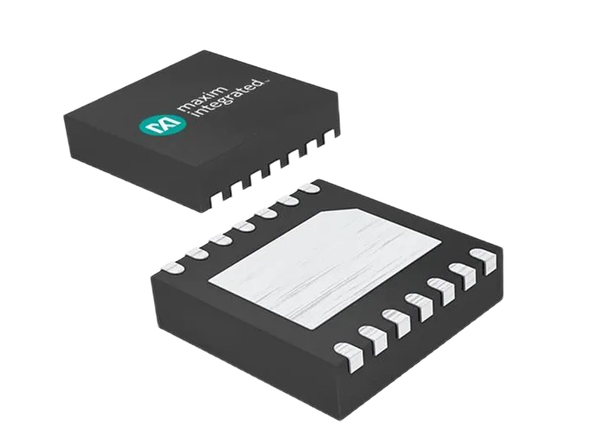

Analog Devices / Maxim Integrated Convertisseur Boost synchrone MAX20474

Le convertisseur élévateur synchrone MAX20474 d'Analog Devices est un convertisseur CC-CC à haut rendement qui élève l'alimentation d'entrée de 3,0 V à 5,5 V de 6 V à 18 V à une charge de 1 A. Ce module d'Analog Devices atteint une erreur de sortie de ±1,5 % sur la plage de charge, ligne et température et dispose d'un mode MLI à fréquence fixe de 2,2 MHz pour une meilleure immunité au bruit et une meilleure réponse transitoire de charge, ainsi qu'un mode de modulation de fréquence d'impulsion (saut) pour un rendement accru en fonctionnement à faible charge. Le fonctionnement à la fréquence de 2,2 MHz permet l'utilisation de condensateurs entièrement en céramique et minimise les composants externes. La modulation de fréquence à spectre étalé programmable minimise les émissions électromagnétiques rayonnées. Les commutateurs RDSON faible intégrés améliorent le rendement à fortes charges et font en sorte que la planification de l'agencement soit une tâche beaucoup plus simple pour les solutions discrètes. Les autres caractéristiques comprennent un véritable arrêt, un démarrage progressif, des protections contre les surintensités et les surchauffes.
