Analog Devices / Maxim Integrated Régulateur de commutation abaisseur MAX20812
Le régulateur abaisseur à découpage MAX20812 d'Analog Devices Inc. dispose d'une plage de tension d'entrée de 2,7 V à 16 V et d'une fréquence de commutation configurable de 500 kHz à 3 MHz. Le MAX20812 ADI fournit jusqu'à 6 A de courant de charge par sortie. Il est possible de connecter les deux sorties en parallèle en tant que régulateur biphasé à sortie unique qui prend en charge un courant de charge jusqu’à 12 A.
Le régulateur abaisseur à découpage MAX20812 d'ADI utilise un contrôle à fréquence fixe en mode courant avec compensation interne. Les régulateurs à double commutation fonctionnent avec un déphasage de 180 degrés. Le MAX20812 dispose d’un système de modulation avancée (SMA) sélectionnable pour améliorer les performances transitoires de la charge dynamique.
De plus, le composant offre également un fonctionnement en mode courant discontinu (MCD) sélectionnable pour améliorer le rendement à faible charge. Les paramètres de fonctionnement et les caractéristiques configurables sont sélectionnés en connectant les résistances de type pin-strap des broches PGM_ mises à la terre.
Le MAX20812 intègre de multiples protections, notamment une protection contre les surintensités positives et négatives, les surtensions de sortie et les surchauffes. Ces caractéristiques sont intégrées dans un boîtier FC2QFN compact de 3,5 x 4,6 mm.
Caractéristiques
- Densité de puissance élevée avec un faible nombre de composants
- Fonctionnement biphasé à deux sorties
- Fonctionnement à alimentation unique avec LDO intégré pour la génération de la polarisation
- Polarisation externe optionnelle de 2,5 à 5,5 V pour une meilleure efficacité
- Boîtier FC2QFN compact de 3,5 x 4,6 mm, 21 broches
- Compensation interne
- Plage de fonctionnement étendue
- Plage de tension d’entrée de 2,7 à 16 V
- Plage de tension de sortie de 0,5 à 5,8 V
- Fréquence de commutation configurable de 500 kHz à 3 MHz
- Plage de température de jonction de -40 à +125 °C
- Trois broches de programmation de type pin-strap pour sélectionner différentes configurations
- Activation et alimentation indépendantes pour chaque sortie
- Performances et efficacité optimisées
- Rendement maximal de 92,5 % avec VDDH = 12 V, VOUT = 1,8 V et fSW = 1 MHz
- Fonctionnement en déphasage de 180 degrés entrelacés
- AMS sélectionnable pour améliorer le transitoire de la charge
- MCD sélectionnable pour améliorer l’efficacité à faible charge
- Équilibrage du courant actif pour un fonctionnement biphasé
Applications
- Équipement de communications
- Équipement de réseaux
- Équipement de stockage et serveurs
- Régulateurs de tension au point de charge
- Chipsets µP
- Mémoire VDDQ
- Broches E/S d’un FPGA/DSP/MCU
Kit associé
Analog Devices / Maxim Integrated Kit d’évaluation MAX20812
Une plateforme de référence conçue pour évaluer le kit MAX20812, un CI régulateur de commutation CC-CC à double sortie.

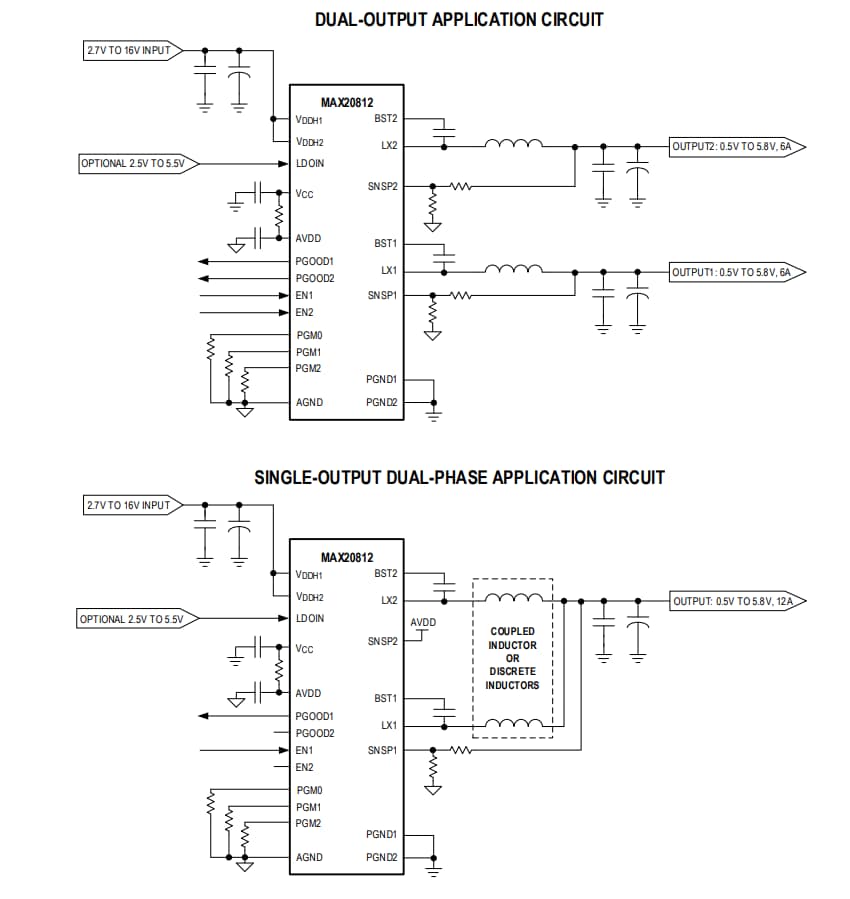

Circuits d’application simplifiés
Schéma fonctionnel
