Analog Devices Inc. CI de puissance TFT-LCD 4 canaux automobile MAX25220/1/1B
Les circuits intégrés de puissance TFT-LCD 4 canaux pour l'automobile MAX25220/MAX25221/MAX25221B d'Analog Devices Inc. fournissent des alimentations symétriques positives AVDD et négatives NAVDD ainsi que des alimentations de grille VGON et VGOFF. Les MAX25221 et MAX25221B intègrent également un tampon VCOM avec une plage de tensions de sortie au dessus et en dessous de la mise à la terre, et un bloc de mesure de la température. Les deux dispositifs contiennent une mémoire non volatile afin que les valeurs de toutes les sorties puissent être étalonnées pour la durée de vie du dispositif, avec un maximum de cinq étalonnages. La programmation est effectuée à l’aide de l’interface I2C intégrée, qui peut également être utilisée pour lire les informations de diagnostic Un mode autonome est également disponible.
Le bloc d’interface de capteur de température du MAX25221 et du MAX25221B mesure la température en option, permettant de régler la tension de sortie VCOM en fonction de la température mesurée.
Les MAX25220 / MAX25221 / MAX25221B qualifiés AEC-Q100 sont disponibles dans un boîtier TQFN32 et sont conçus pour fonctionner dans la plage de température de -40 °C à +125 °C.
Caractéristiques
- Intégration élevée
- Puissance synchrone fournissant une AVDD de 4,2 à 10,5 V, jusqu’à 200 mA
- La sortie du convertisseur NAVDD peut atteindre jusqu'à -200 mA.
- Sortie 15 mA VGON (7,6 V à 20,2 V) depuis 3 pompes de charge régulées
- VGOFF (-18,2 V à -5,6 V) de la pompe de charge régulée jusqu'à -15 mA (doubleur de pompe de charge)
- Séquençage contrôlé pendant la mise sous tension et l’arrêt de tous les rails
- Plage de sortie VCOM +1 V à -2,49 V par incréments de 83 mV (MAX25221 uniquement)
- Entrée NTC pour mesure/compensation de la température (MAX25221 uniquement)
- Faibles émissions électromagnétiques, fréquence de commutation de 420kHz/2.1MHz avec spectre étalé.
- Interface de contrôle/diagnostic I2C avec sortie FLTB (interruption)
- Polyvalent
- Paramètres de tension de sortie non volatiles sur AVDD/ NAVDD, VGON, VGOFF, VCOM et séquençage
- Prend en charge le mode de fonctionnement autonome après programmation
- Boîtier TQFN32 compact de 5 x 5 mm
- Homologué AECQ100 classe 1
Applications
- Affichages d’infodivertissement
- Groupes d’instruments
- Afficheurs d'informations centrales
Schéma fonctionnel MAX25220

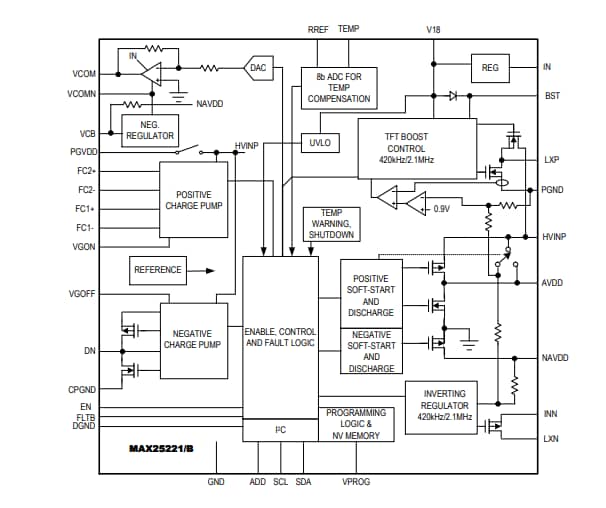

Schéma de principe MAX25221/b
Circuit d'application standard
Outils de développement
Analog Devices Inc. Kit d'évaluation MAX25221EVKIT
Plateforme de démonstration et de développement pour le CI d'alimentation TCM-LCD automobile 4 canaux avec tampon VCOM.
