Analog Devices / Maxim Integrated Capteur de mouvements IR MAX25405
Le capteur de mouvement IR MAX25405 d'Analog Devices est une solution de détection de mouvement flexible et économique pour les applications automobiles. Le MAX25405 intègre un système optique complet comprenant une lentille, une ouverture, un filtre de lumière visible et une matrice de photodétecteurs 6 x 10.
Le MAX25405 reconnaît les gestes indépendants suivants :
- Gestes de balayage de la main (gauche, droite, haut, bas, va-et-vient)
- Claquement des doigts
- Chiquenaudes
- Rotation d’un doigt et de la main (dans le sens des aiguilles d’une montre et en sens inverse des aiguilles d’une montre)
- Détection de proximité multizone
- Attendre pour cliquer
Les fonctions de proximité, de détection de la main et de reconnaissance des gestes fonctionnent en détectant la lumière réfléchie par la source lumineuse IR-LED contrôlée à l’aide d’un réseau intégré de capteurs optiques à 6 x 10 éléments. Le MAX25405 peut détecter ces gestes, même lorsqu’ils sont exposés à une lumière ambiante vive. Un CPU à faible consommation et faible coût, comme le MAX32630, est nécessaire pour traiter les données à partir du capteur.
Le MAX25405 Analog Devices prend en charge deux protocoles de communication série différents, l'I2C (400 kHz) et le SPI (6 MHz). Le MAX25405 est logé dans un boîtier QFN optique à 20 broches de 4 x 4 mm.
Caractéristiques
- Solution de détection des gestes flexible et économique pour les applications automobiles
- Le CPU externe à faible puissance et faible coût traite la sortie du capteur
- Prend en charge les gestes de balayage, de rotation et de proximité
- Hautement intégré
- Lentille, ouverture et filtre intégrés
- Matrice de photodiodes IR de 60 pixels
- Pilote LED intégré
- interfaces série I2C 400 kHz et SPI 6 MHz
- Fonctionne avec une lumière ambiante de 120 K lux
- Certifié AEC-Q100
- Fonctionnement de -40 à +85 °C
- MSL1
- Fonctionnement à puissance ultra-faible
- 1 mA à 3,3 V
- Boîtier QFN compact à 20 broches,mouillable latéralement de 4 x 4 x 1,35 mm
Applications
- Contrôle de l’affichage central des informations
- Systèmes de divertissement de siège arrière
- Commande des portes, du toit ouvrant et du coffre
- Remplacement de l’interrupteur mécanique
- Détection des occupants
Kit associé
Analog Devices / Maxim Integrated Kit d’évaluation MAX25405
Un système complet pour le capteur MAX25405 dans une application standard de détection des mouvements et de proximité.

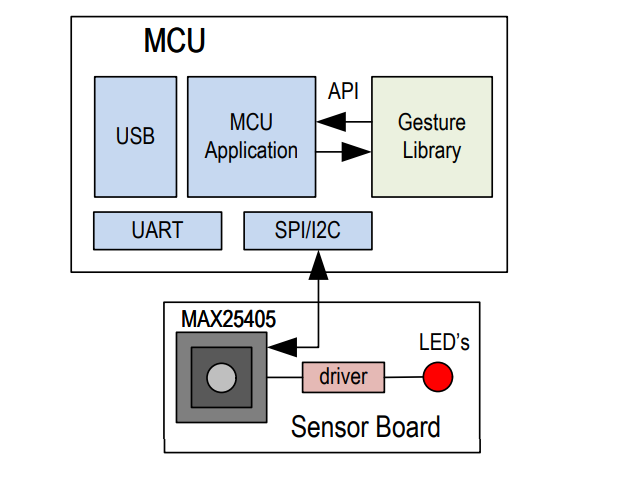

Schéma simplifié du système

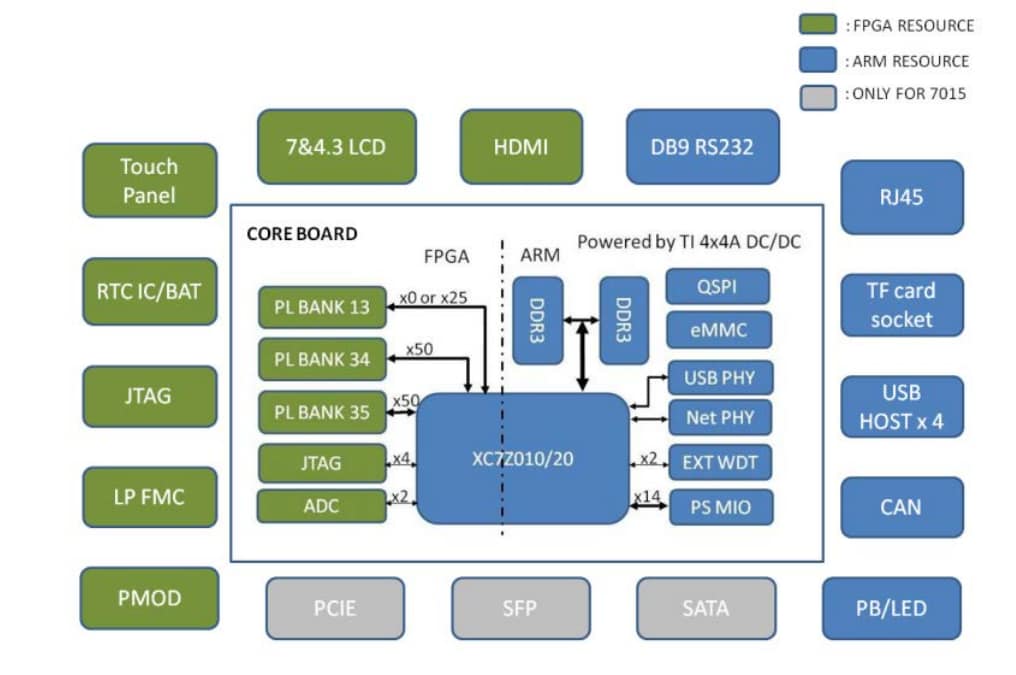

Schéma fonctionnel
