Analog Devices Inc. Kit d'évaluation MAX25431EVKIT
Le kit d'évaluation MAX25431EVKIT d'Analog Devices Inc. est conçu pour démontrer rapidement et facilement le CI du contrôleur Buck-Boost en mode courant MAX25431. Le CI MAX25431 a une fréquence de commutation réglable de 220 kHz à 2,2 MHz. Cette fréquence de commutation ajustable permet l'utilisation de petits composants externes, une ondulation de sortie réduite, et garantit l'absence d'interférence AM. Le kit d'évaluation MAX25431EVKIT d'Analog Devices délivre jusqu'à 16 A (maximum) de courant d'entrée avec des tensions d'entrée de 6 V à 36 V. La qualité de la tension peut être surveillée en observant le signal PGOOD.
Caractéristiques
- Plage d'alimentation d'entrée de 6 V à 36 V
- Fournit jusqu'à 16 A de courant d'entrée
- Entrée d’activation
- Sortie de synchronisation de fréquence
- Sortie PGOOD de contrôle de tension
- Point d'essai de surveillance de tension de polarisation
- Totalement assemblée et testée
- Configuration de la carte PCB éprouvée
Applications
- Systèmes d’info-divertissement
- Électrotechnique de carrosserie
- Systèmes de démarrage/arrêt
- Alimentation au point de charge
- Alimentation USB
Équipement nécessaire
- Kit EV MAX25431
- Alimentation électrique de 6 V à 36 V, 20 A
- Voltmètre
- Charge électronique

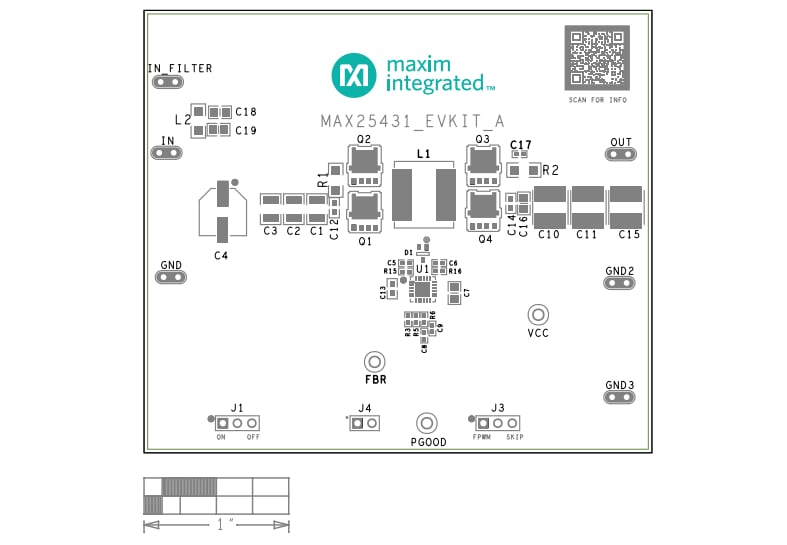

Configuration du circuit imprimé
Produits associés
Analog Devices Inc. Contrôleur Buck-Boost automobile à pont en H MAX25431
Fonctionne avec des tensions d'entrée de 6 V à 36 V tout en utilisant seulement 55μA de courant de repos sans charge.
Publié le: 2020-07-29
| Mis à jour le: 2024-06-17
