Analog Devices / Maxim Integrated Gestionnaire de matrice LED à 12 commutateurs MAX25608
Le gestionnaire de matrices LED à haute luminosité et à 12 commutateurs MAX25608 d'Analog Devices est conçu pour l'éclairage automobile avec une matrice à 12 commutateurs pour contourner des LED individuelles dans une application à chaîne simple ou double. Douze commutateurs MOSFET à canal N contrôlés individuellement pour 14 V avec une résistance en marche de 0,06 Ω sont également présents sur le MAX25608. Une seule source de courant alimente toutes les LED connectées à la série. Le gestionnaire de matrices de LED peut également être configuré dans applications à deux chaînes avec six commutateurs en série par chaîne. Chaque interrupteur peut être connecté sur une, deux ou trois LED en série. Le MAX25608 permet une connexion en parallèle de deux commutateurs pour contourner les LED à courant fort. Le CI comprend une pompe de charge interne qui fournit l'alimentation du pilote de grille pour les commutateurs de dérivation LED.
Le gestionnaire de matrice LED MAX25608 d'Analog Devices offre une interface périphérique série (UART) pour la communication série. Chaque interrupteur peut être entièrement allumé, complètement éteint ou gradué avec ou sans transitions en fondu enchaîné via l'interface série. Le CI dispose d'une protection LED ouverte ainsi que d'un rapport de défaillance LED ouvert et court-circuit via l'interface série.

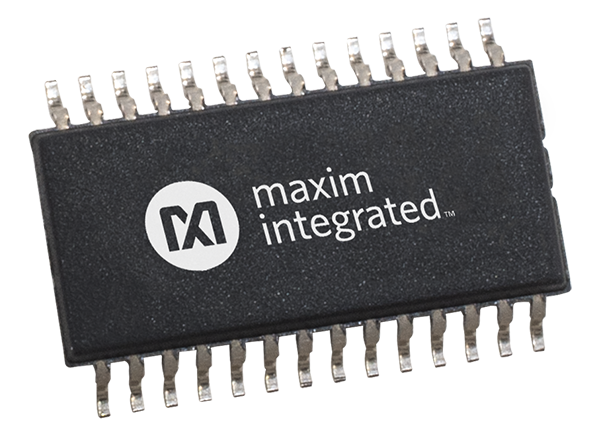

Le MAX25608 est proposé en boîtier TSSOP à 28 broches avec une pastille apparente.
Caractéristiques
- Prêt pour l'automobile : homologué AEC-Q100
- Configuration flexible
- Jusqu'à douze interrupteurs en série pour une seule chaîne
- Deux substrats de six interrupteurs série par chaîne
- La disposition optimale des gradateurs PWM (modulation de largeur d'impulsion) offre d'excellentes performances de gradation
- Variation PWM 12 bits programmable
- Transition de fondu entre les états de gradation PWM
- Horloge interne ou externe pour gradation PWM
- Taux de dérive programmable pour le contrôle EMI
- Interface série robuste
- Interface de communication UART à chutes multiples
- Jusqu'à 16 appareils adressables
- Compatible avec la couche physique CAN
- Les caractéristiques de protection et les boîtiers améliorent la fiabilité
- Protection LED ouverte
- Moniteur de température NTC
- Seuil LED ouvert et court-circuit programmable
- Rapport de défaillance LED ouvert et en court-circuit
- TSSOP-EP 28 broches amélioré thermiquement
Applications
- Systèmes LED à matrice automobile
- Faisceau lumineux pilote adaptatif
Système d'évaluation associé
Analog Devices / Maxim Integrated Système d'évaluation MAX25608EVSYS
Une plateforme de démonstration et de développement pour le gestionnaire de matrice de LED à 12 commutateurs MAX25608.

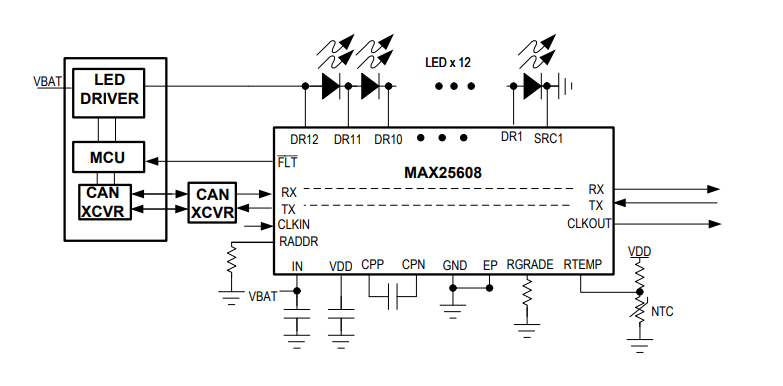

Schéma fonctionnel simplifié
Publié le: 2021-10-18
| Mis à jour le: 2023-04-17
