Analog Devices / Maxim Integrated Système d'évaluation MAX25608EVSYS
Le système d'évaluation MAX25608EVSYS d'Analog Devices est une plateforme de démonstration et de développement pour le gestionnaire de matrice LED à 12 commutateurs MAX25608. Le gestionnaire de matrices LED à haute luminosité et à 12 commutateurs MAX25608 est conçu pour l'éclairage automobile avec une matrice à 12 commutateurs pour contourner des LED individuelles dans une application à chaîne simple ou double. Douze commutateurs MOSFET à canal N contrôlés individuellement pour 14 V avec une résistance en marche de 0,06 Ω sont également présents sur le MAX25608. Une seule source de courant alimente toutes les LED connectées à la série.

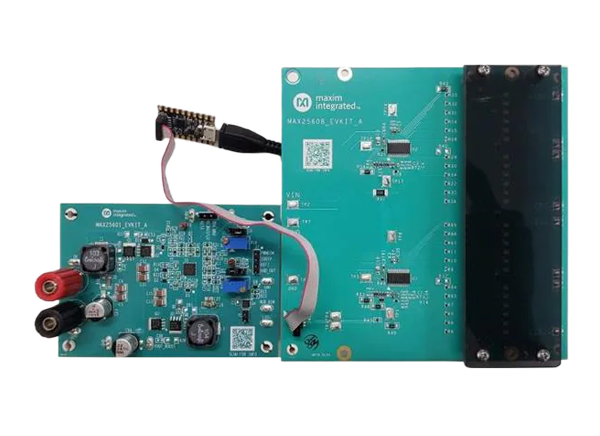

Le système d'évaluation MAX25608EVSYS d'Analog Devices fournit deux MAX25608, chacun contrôlant 12 LED embarquées connectées en configuration de série. Le système d'évaluation comprend le pilote LED Boost-Buck MAX25601 pour piloter les LED. Le CI MAX25608 communique avec la carte MAX3265PICO et la GUI logicielle via l'interface UART.
Caractéristiques
- Deux gestionnaires de matrices à 12 canaux
- 24 LED blanches sur carte
- Pilote LED Boost-Buck MAX25601
- Le MAX32625PICO# fournit une communication UART pour contrôler les gestionnaires de matrices
- GUI pour une évaluation facile
Équipement nécessaire
- Système EV MAX25608
- MAX32625PICO# (inclus)
- Ordinateur Windows® 10 avec GUI installée
- Alimentation 12 V, 5 A
Produits associés
Analog Devices / Maxim Integrated Gestionnaire de matrice LED à 12 commutateurs MAX25608
Conçus pour l'éclairage automobile avec une matrice à 12 commutateurs pour contourner les LED individuelles.

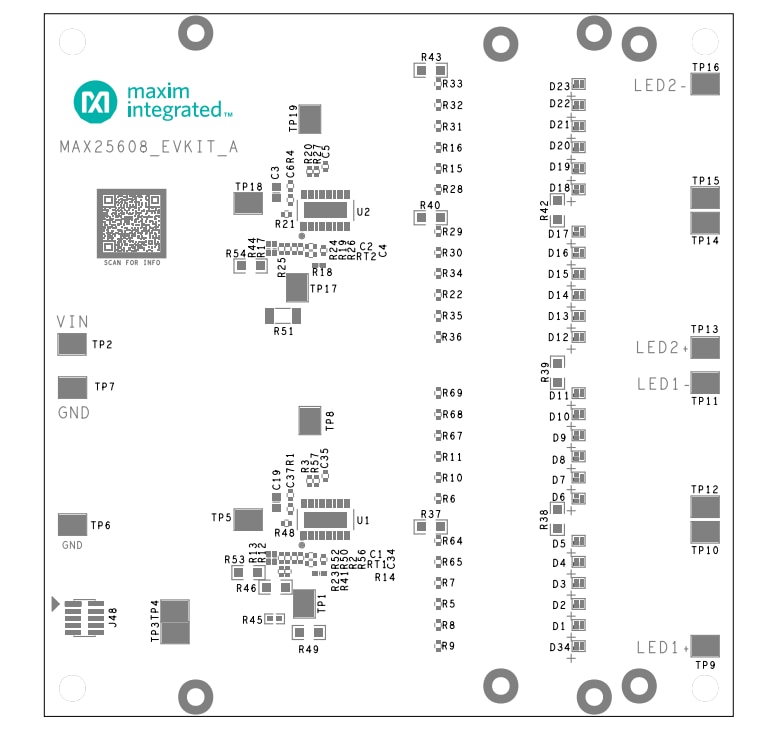

Configuration du circuit imprimé
