Analog Devices / Maxim Integrated Horloge en temps réel (RTC) I2C MAX31328
L’horloge en temps réel (RTC) I2C MAX31328 d'Analog Devices Inc. est un dispositif de chronométrage à faible coût et extrêmement précis, avec un oscillateur à quartz (TCXO) de 32 kHz compensé en température et un quartz intégrés. Le dispositif intègre une entrée de batterie et maintient un délai précis lorsque l’alimentation principale du dispositif est interrompue. L’intégration du résonateur à quartz améliore la précision à long terme du dispositif et élimine les exigences de quartz externe dans le système.
La RTC MAX31328 conserve des informations sur les secondes, les minutes, les heures, le jour, la date, le mois et l’année. La date de fin de mois est automatiquement ajustée pour les mois de moins de 31 jours, notamment les corrections d’années bissextiles. Le MAX31328 fonctionne en format 12 ou 24 heures avec un indicateur AM/PM. Deux alarmes programmables du jour et une sortie programmable à onde carrée sont fournies. Les adresses et les données sont transférées en série via un bus bidirectionnel I2C. Un circuit de comparateur et de référence de tension à compensation thermique de précision surveille l’état de VCC aux fins de détecter les pannes de courant et bascule automatiquement sur l’alimentation de secours, le cas échéant. Le dispositif surveille également la broche Reset (RST), en tant qu’une entrée à bouton poussoir, pour lancer la réinitialisation du microprocesseur.
L'horloge en temps réel MAX31328 d'ADI est proposée en boîtier LGA (Land Grid Array) compact de 5 mm x 5 mm et dispose d'une plage de température de fonctionnement de -40 °C à +85 °C.
Caractéristiques
- La RTC de haute précision gère toutes les fonctions de chronométrage
- Fonctionnalité complète de calendrier d’horloge, comprenant les secondes, les minutes, les heures, le jour, la date, le mois et l’année, avec compensation des années bissextiles jusqu’en 2100.
- Faible courant de la batterie de chronométrage de 660 nA
- Précision du chronométrage de ± 3,5 ppm (± 0,302 secondes/jour) de -40 à +85 °C
- Deux alarmes d’heure du jour
- Sortie à onde carrée programmable à compensation thermique
- Inscrivez-vous pour des ajustements au fil du temps
- Sortie RST / Entrée de stabilisation de réinitialisation par bouton poussoir
- Capteur de température numérique avec une précision de ± 3 °C
- Tension d’alimentation de +2,3 à +5,5 V
- Une interface série simple permet de se connecter à la plupart des microcontrôleurs.
- Interface I2C (400 kHz)
- Entrée de sauvegarde sur batterie pour un chronométrage continu
- Le fonctionnement à faible puissance prolonge la durée de fonctionnement de la batterie de secours.
- Fonctionnement à 3,3 V
- Caractéristiques physiques
- Plage de températures de fonctionnement de -40 à +85 °C
- Boîtier LGA10 de 5 x 5 mm
- Sans plomb et conforme à la directive RoHS
Applications
- Serveurs
- GPS
- Compteurs d'électricité
- Télématique
Outils de développement
Analog Devices / Maxim Integrated Blindage MAX31328
PCB entièrement assemblée et testée conçue pour fournir une plateforme d’évaluation au MAX31328.
Schéma fonctionnel

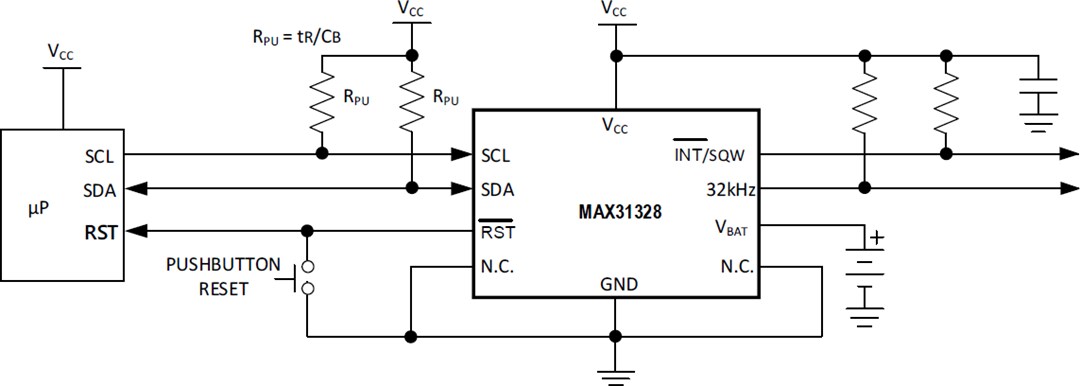

Circuit d'application standard
