Analog Devices Inc. Kit d'évaluation MAX32000

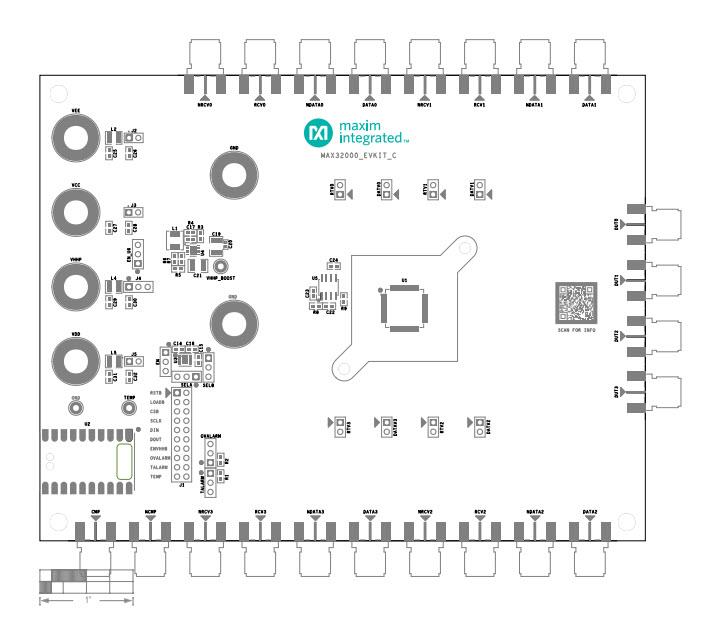

Le kit d'évaluation MAX32000 d'Analog Devices est un circuit imprimé (PCB) entièrement assemblé et testé, permettant la démonstration du MAX32000. Le quadruple pilote haute vitesse MAX32000 est entièrement intégré avec des CNA de réglage de niveau intégrés. Le kit dispose de connecteurs SMA standard 50Ω pour les entrées et les sorties, ce qui permet une évaluation rapide et facile sur le banc d'essai.
Le kit d'évaluation MAX32000 d'Analog Devices présente un microcontrôleur qui assure la traduction entre l'interface SPI et l'USB pour permettre à l'utilisateur de configurer les registres et modes internes avec le logiciel d'interface utilisateur graphique (GUI) fonctionnant sur un PC. Le kit dispose d'un logiciel compatible Windows® 10 qui fournit une interface utilisateur graphique (GUI) simple pour configurer tous les registres MAX32000 via SPI.
Caractéristiques
- La faible puissance à haute vitesse maximise les performances du pilote
- 700 mW par canal
- 2,57 Gbps à +1 V programmé
- Temps de levée/chute standard de 280 ps à +2 V (20 % à 80 %)
- Dispersion de synchronisation très faible à 50 ps (standard)
- Large plage de tension de -2 V à +6 V
- Mode de programmation VHH intégré (entraînement de 4e niveau) jusqu'à 13 V
- Mode à faible fuite de 100 nA
- La fonctionnalité intégrée fournit des caractéristiques à valeur ajoutée
- Compensation de chute de câble à double constante de temps programmable
- Contrôle numérique du taux de dérive pour les applications sensibles aux EMI
- Résistance de sortie réglable avec une résolution de 360 mΩ
- 22x CNA pour générer des niveaux de tension CC pour le contrôle et la surveillance
- Interface SPI 50 MHz
Équipement nécessaire
- kit EV MAX32000
- PC Windows (Windows 10) avec un ou deux ports USB 2.0 disponibles
- Alimentation électrique CC à triple sortie
- +9,25 V/500 mA
- -5.25V/500mA
- +3,3 V/100 mA
- Générateur de fonction/impulsion (sortie différentielle haute vitesse recommandée jusqu'à 1,5 GHz)
- Oscilloscope haute vitesse (largeur de bande recommandée 5 GHz)
- Multimètre numérique
- Câble SMA/SMA selon les besoins pour connexion à l'oscilloscope
