Analog Devices / Maxim Integrated Régulateurs linéaires PMOS MAX38912
Les régulateurs linéaires PMOS MAX38912 d'Analog Devices sont des composants à PSRR élevé et faible bruit qui fournissent un courant de charge pouvant atteindre 500 mA. Les régulateurs ne présentent que 11 µVrms de bruit de sortie de 10 Hz à 100 kHz. Les régulateurs d'Analog Devices sont entièrement protégés contre les dommages causés par les circuits internes. Cela fournit une limitation de courant d'appel programmable, une limitation de surintensité en sortie, une limitation de courant inverse et une protection contre la surcharge thermique.
Caractéristiques
- Offrent une large plage de fonctionnement flexible
- Plage d'alimentation d'entrée de 1,7 V à 5,5 V
- Plage de tension de sortie de 0,8 V à 5,0 V
- Courant de sortie maximal 500 mA
- Chute de 24,3 mV à 500 mA de charge et 5,0 V de tension d'entrée
- Courant d'alimentation à vide 19,2 µA en mode faible puissance
- Courant d'alimentation de 332 µA en mode normal
- Courant d'alimentation d'arrêt < 1 µA
- Réduit le bruit et améliore la précision
- Bruit de sortie 11 µVRMS, de 10 Hz à 100 kHz
- PSRR 70 dB à 10 kHz, courant de charge 250 mA et séparation de tension d'entrée et de sortie 300 mV
- Précision CC ±1 % sur la charge, la ligne et les variations de température
- Permet une utilisation facile et une protection robuste
- Stable avec une capacité de sortie de 2 pF (minimum efficace)
- Taux de démarrage progressif programmable
- Protection contre les surintensités et les surchauffes
- Protection de courant inverse
- Sortie Alimentation-OK
- Réduit la taille et améliore la fiabilité
- WLP à pas de 0,4 mm, 6 picots, 3 x 2, 1,42 mm x 0,83 mm

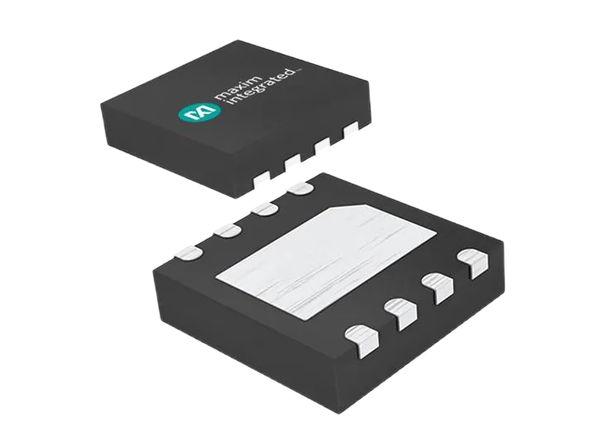

- Boîtier TDFN 8 broches 2 mm x 2 mm
- Température de fonctionnement : -40 °C à +125 °C
Applications
- Téléphones mobiles
- Caméras numériques et dispositifs audio
- Équipement portable et alimenté par batterie
- Capteurs haute performance pour les applications portables
- Capteurs IdO
- Capteurs d’imagerie et de haute fréquence
Schéma d'application
Kit d’évaluation
Analog Devices / Maxim Integrated Kit d'évaluation MAX38912
Évalue le MAX38912 logé dans un boîtier TDFN.
Publié le: 2021-11-08
| Mis à jour le: 2023-04-17
