Analog Devices Inc. Kit d'évaluation MAX40204EVKIT
Le kit d’évaluation MAX40204EVKIT d’Analog Devices Inc. facilite l’évaluation du MAX40204, un amplificateur de détection de courant bidirectionnel de précision avec une large entrée en mode commun dans un boîtier WLP à 8 picots. Le MAX40204 dispose d’une tension de décalage d’entrée ultra-faible de 2 μV permettant l’utilisation d’une petite résistance de détection pour réduire la dissipation de puissance.
Le kit d'évaluation MAX40204EVKIT d'Analog Devices Inc. offre des options de détection de courant bidirectionnelles et unidirectionnelles, un cavalier (J1) pour basculer entre deux options de gain (10 V/V et 100 V/V) et un autre cavalier (J2) pour placer la carte en mode faible puissance. Le kit MAX40204EVKIT dispose de connexions Kelvin pour la force et la détection aux entrées de l'amplificateur et d'une résistance de détection de courant très précise avec une tolérance de ±0,5 % pour une mesure précise.
Le kit d’évaluation MAX40204EVKIT de Maxim est disponible avec le MAX40204ANA+ installé et comprend divers points de test pour une évaluation supplémentaire.
Caractéristiques
- Large plage d’entrée en mode commun de -0,1 V à 36 V
- Fonctionne à partir d’une seule alimentation de 5 V
- Fonctionnement unidirectionnel/bidirectionnel
- Cavalier d'entrée du gain à la volée
- Cavalier mode arrêt
- Plage de température de -40 °C à +125 °C
- Configuration de la carte PCB éprouvée
- Totalement assemblée et testée
- Sans plomb et conforme à la directive RoHS
Équipement nécessaire
- kit d'évaluation MAX40204
- Alimentation CC de +5 V, 10 mA
- Alimentation électrique d’entrée CC 2,5 V, 10 mA
- Alimentation électrique CC 12 V, 1 A
- Charge électronique ou charge de résistance équivalente
- Deux voltmètres numériques (DVM1, DVM2)

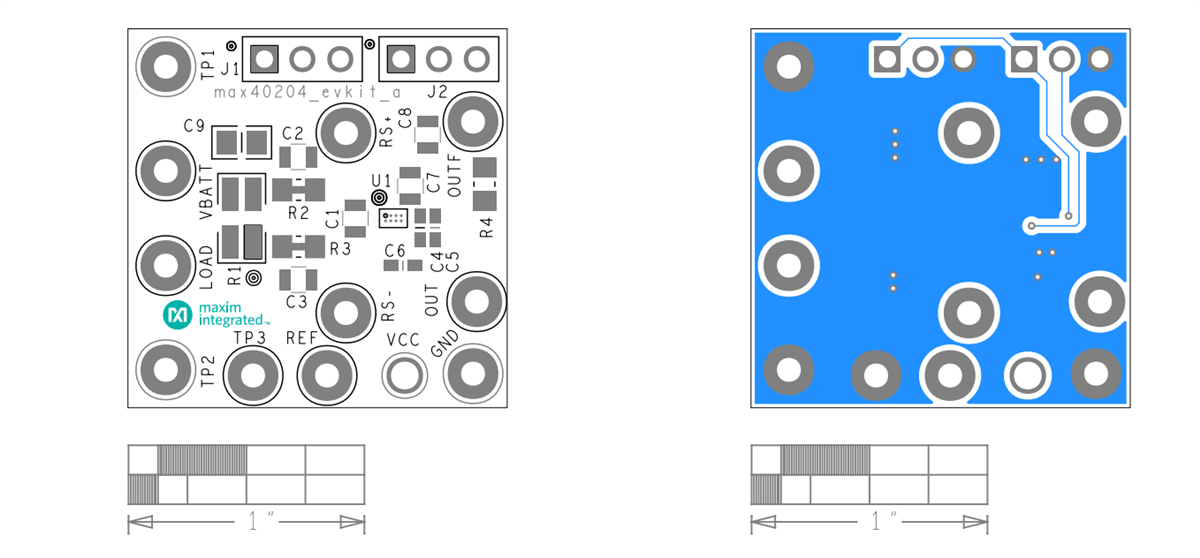

Configuration du circuit imprimé
