Analog Devices / Maxim Integrated Convertisseur Buck biphasé MAX77540

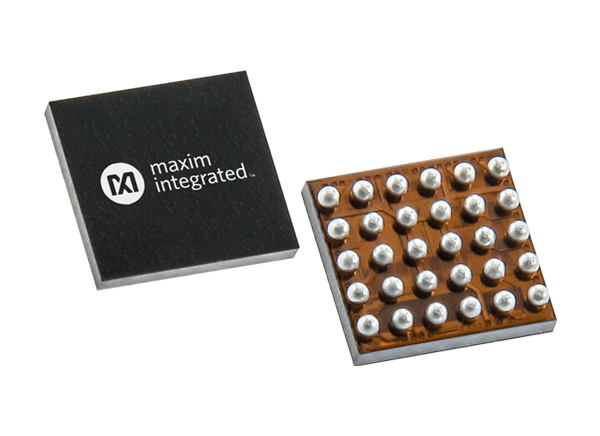

Le convertisseur Buck biphasé MAX77540 d'Analog Devices est un convertisseur Buck à haut rendement et doté de deux phases de commutation de 3 A. Il utilise une architecture de commande adaptative COT (constant on-time) en mode courant, et les deux phases de commutation de 3 A peuvent être configurées comme une (2 Φ, 6 A) ou deux (1 Φ, 3 A chacune) sorties. Sa large plage de tensions d’entrée convertit directement des sorties inférieures à 1 V à partir de batteries Li+ à 3 cellules, de rails d’alimentation USB PD et 12 Vcc. Les tensions de sortie sont prédéfinies avec des résistances et sont encore réglables via une interface compatible I2C. Avec un rendement maximal de 94 %, un faible courant de repos et une taille de solution compacte, le MAX77540 d'Analog Devices est idéal pour les équipements alimentés par batterie soumis à des contraintes d’espace.
La fréquence de commutation programmable, le suivi de fréquence, le spectre étendu et un mode ultra-sonore facilitent l’optimisation du système pour les applications sensibles au bruit. Les broches dédiées EN, POK et FPWMB fournissent des options de contrôle matériel direct, tandis que des options plus programmables, comme les vitesses de démarrage et d'arrêt progressifs et rampes d'accélération et de décélération programmables, sont disponibles via I2C. Un ensemble de protections intégrées assure un fonctionnement sûr dans des conditions de fonctionnement anormales.
Caractéristiques
- Plage de tension d'entrée de 4 V à 16 V
- Plage de tensions de sortie de 0,5 à 5,2 V
- Résistance VOUT configurable par défaut
- Deux Buck de 3 A (1 Φ) ou un Buck de 6 A (2 Φ)
- Précision VOUT ± 0,5 % (VOUT par défaut à 25 °C)
- Rendement maximal de 94 % (7,6 VIN, 3,3 VOUT, 1 MHz)
- SAUT/PWM (Modulation de largeur d’impulsion) automatique et mode basse consommation
- Fonctionnement de décrochage du rapport cyclique de 98 % max.
- Démarrage/arrêt progressif et rampes d'accélération et de décélération programmables.
- Démarrage prépolarisé et décharge de sortie active
- Limites de courant de crête de l’inductance programmable
- Fréquence de commutation nominale de 0,5/1,0/1,6 MHz
- Modulation à spectre étendu
- Suivi de la fréquence interne/externe
- Mode ultrasonique
- Broches dédiées EN, POK et FPWM
- Verrouillage de sous-tension (UVLO), arrêt thermique et protection contre les courts-circuits
- Interface I2C haute vitesse avec 3 options d’adresse esclave
- Boîtiers 30-WLP (2,51 x 2,31 mm) et 24-FC2QFN (3 x 3 mm)
- Taille totale de la solution inférieure à 55 mm2
Applications
- Systèmes d’alimentation à 2/3 cellules Li+ et USB-C™
- Microprocesseurs, réseaux de portes programmables sur site (FPGA), processeurs de signal numérique (DSP) et circuits intégrés spécifiques à l’application (ASIC)
- Équipement audio et vidéo
- Mise en réseau et cartes PCIe®/RAID (réseau redondant de disques peu coûteux)
Vidéos

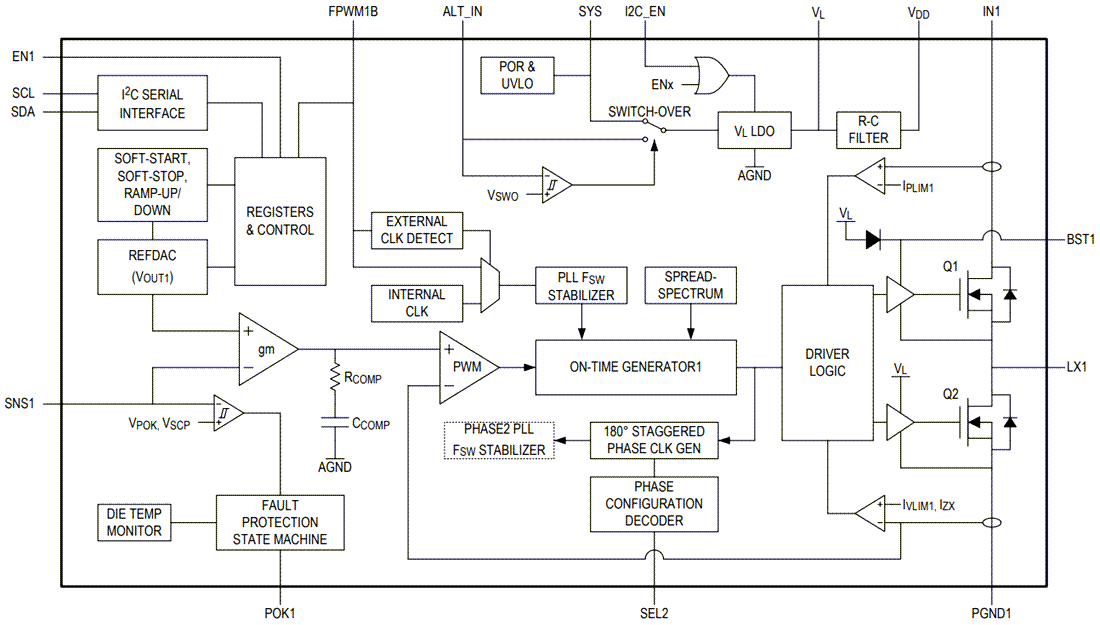

Schéma de principe fonctionnel
