Analog Devices / Maxim Integrated Capteurs optiques de fréquence cardiaque avec oxymètre de pouls MAX86171
Les capteurs optiques de fréquence cardiaque avec oxymètre de pouls MAX86171 d'Analog Devices constituent un système complet d’acquisition de données optiques à canal double. Le MAX86171 d'Analog Devices offre un fonctionnement à ultra faible puissance pour les dispositifs portables avec un fonctionnement à faible puissance et un canal de lecture optique <11 μA à 25 fps. La période d’intégration de l’exposition est comprise entre 14,6 μs et 117,1 μs avec un faible courant d’arrêt <1 μA.
Caractéristiques
- Système complet d’acquisition de données optiques à double canal
- Fonctionnement à ultra-faible puissance pour les appareils portables
- Fonctionnement à faible puissance, canal de lecture optique < 11 μA à 25 f/s
- Période d’intégration de l’exposition comprise entre 14,6 et 117,1 μs
- Faible courant d'arrêt inférieur à 1 μA
- Excellente plage dynamique haut de gamme supérieure à 91 dB dans le test de boucle de retour de carte blanche (écart entre l’échantillon de Nyquist et l’échantillon)
- Plage dynamique étendue jusqu’à 110 dB (moyenne et filtrage hors puce)
- Prend en charge des fréquences d’images de 1 f/s à 2,9 kf/s
- CAN haute résolution à intégration de charge de 19,5 bits
- Prend en charge quatre entrées PD pour les mesures de paramètres multiples
- Prend en charge neuf broches de sortie de pilote LED générées à partir de trois pilotes de courant LED 8 bits
- Faible bruit de courant d’obscurité du RMS inférieur à 50 Pa (écart échantillon-échantillon dans la période d’intégration de 117,1 μs)
- Excellente plage ambiante et capacité de rejet supérieure à 100 μA de courant de photodétecteur ambiant
- Réjection ambiante supérieure à 70 dB à 120 Hz (mode moyen > 2)

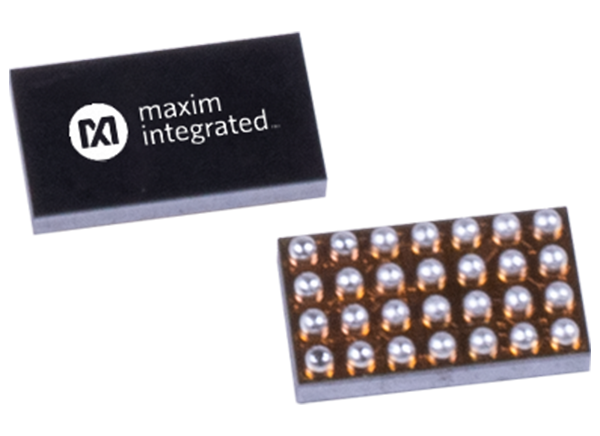

- Boîtier WLP miniature de 2,78 x 1,71 mm, à pas de bille de 7 x 40,35 mm
- Plage de température de fonctionnement : de -40 °C à +85 °C
Applications
- Dispositifs portables pour les applications de fitness, de bien-être et médicales
- Précision clinique
- Convient au poignet, doigt, oreille et autres endroits
- Performance optimisée pour détecter :
- Fréquence cardiaque optique
- Variabilité de la fréquence cardiaque
- Saturation en oxygène (SpO2)
- Hydratation corporelle
- Saturation en oxygène musculaire et tissulaire (SmO2 et StO2)
- Consommation maximale d’oxygène (VO2 max)
Publié le: 2021-10-08
| Mis à jour le: 2023-04-17
