Analog Devices / Maxim Integrated Amplificateurs de classe D Soundwire® MAX98363
Les amplificateurs SoundWire® de classe D MAX98363 d'Analog Devices disposent de performances audio de classe AB à la pointe de l'industrie avec un rendement de classe D. Les amplificateurs mono d'entrée de classe D, minuscules et à faible coût intègrent un générateur de tonalité interne, un contrôle d'interruption et des paramètres de temps de dérive sélectionnables pour le PHY de sortie de données SoundWire. Un brochage nouveau fournit aux utilisateurs un moyen de mettre en œuvre le boîtier WLP (wafer-level package) économique sans avoir besoin de vias à plaquette coûteux.
Les amplificateurs SoundWire de classe D MAX98363 d'Analog Devices prennent en charge une interface de données de contrôle et audio numérique compatible MIPI SoundWire v1.2. L'interface numérique est hautement flexible et facilite une variété de fréquences d'horloge d'entrée. Les contrôles de temps de dérive sélectionnables sur le PHY de sortie de données SoundWire minimisent les EMI sur une variété de charges de bus capacitif. Une alimentation en tension nominale de 1,8 V fonctionne sur l'interface numérique, qui peut être fournie en externe ou générée par un LDO interne. De plus, un générateur de tonalité interne, avec diverses options de fréquence, permet des tests en usine ou des sons de démarrage du système pendant la mise sous tension du système.
Le MAX98363 est spécifié sur la plage de température de -40 °C à +85 °C. Il est disponible en boîtier WLP à 9 picots et encombrement réduit.
Caractéristiques
- Fonctionnement à alimentation unique (2,5 V à 5,5 V) pour le MAX98363A/B
- Puissance de sortie de 3,2 W en 4 Ω à 5 V, THD+N = 10 %
- Puissance de repos de 12,3 mW avec DVDDIO externe
- Conforme MIPI SoundWire v1.2
- Taux de dérive programmable sur la sortie de données SoundWire pour aider à minimiser les EMI
- Rendement de 92 % (RL = 8 Ω, THD+N = 10 %)
- Bruit de sortie 12,8 μVRMS
- Portée dynamique de 108,5 dB
- THD+N faible de 0,014 % à 1 kHz
- Le contrôle sophistiqué de la vitesse de bord permet des sorties de classe D sans filtre
- PSRR 82 dB à 217 Hz
- Une faible sensibilité en RF rejette le bruit TDMA des radios GSM
- Fréquence de commutation de classe D réglée à 5 % pour une meilleure planification EMI
- Circuit de réduction de clics et pops complète
- Protection solide en thermique et contre le court-circuit
- Générateur de tonalité interne pour les tests en usine
- Disponible en boîtier WLP à 9 picots à encombrement réduit (1,528 mm x 1,528 mm, pas de 0,4 mm)
Applications
- Micro-ordinateurs
- Tablettes
- Dispositifs IoT
- Appareils de jeu (audio et haptique)
- Haut-parleurs intelligents
- Smartphones
- Dispositifs à cellule Li-ion unique/5 V
Cartes de développement associées
Analog Devices / Maxim Integrated Cartes de développement MAX98363 (A/B/C/D)
Les cartes sont entièrement assemblées et testées, ce qui permet l'évaluation des amplificateurs MAX98363.

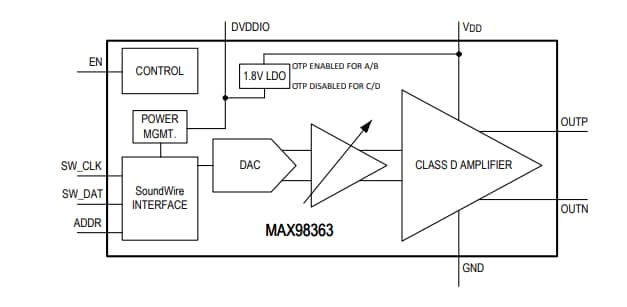

Schéma fonctionnel simplifié
