Analog Devices / Maxim Integrated Cartes de développement MAX98363 (A/B/C/D)
Les cartes de développement MAX98363 (A/B/C/D) d'Analog Devices sont entièrement assemblées et testées, ce qui permet l'évaluation des amplificateurs MAX98363. Les amplificateurs mono d'entrée classe D compatibles SoundWire® v1.2 MAX98363A / MAX98363B / MAX98363C / MAX98363D présentent des performances audio de classe AB avec un rendement de classe D. Les cartes de développement MAX98363 d'Analog Devices sont conçues pour fonctionner avec un gestionnaire de fils sonores externe, qui fournit les données et l’horloge v1.2 SoundWire. Une entrée d’alimentation de 2,5 V à 5,5 V pour VDD est nécessaire pour alimenter les cartes de développement.
Caractéristiques
- Conforme MIPI SoundWire v1.2
- Puissance de sortie 3,2 W sur 4 Ω à 5 V
- Fonctionnement à alimentation simple (2,5 V à 5,5 V)
- Puissance de repos avec DVDDIO externe de 12,3 mW
- Efficacité de 92 % (RL = 8 Ω, THD+N = 10 %)
- Bruit de sortie de 12,8 μV deRMS
- Plage dynamique de 108,5 dB
- THD+N faible de 0,014 % à 1 kHz
- Le contrôle sophistiqué de la vitesse de bord permet des sorties de classe D sans filtre
- Circuit de réduction de clics et pops complète
- Disponible en boîtier 9 picots WLP (Wafer-Level Package) de 1,528 mm x 1,528 mm, pas de 0,4 mm
Produits associés
Analog Devices / Maxim Integrated Amplificateurs de classe D Soundwire® MAX98363
Offre des performances audio de classe AB à la pointe de l'industrie avec un rendement de classe D.
Disposition de circuit imprimé (A/B)

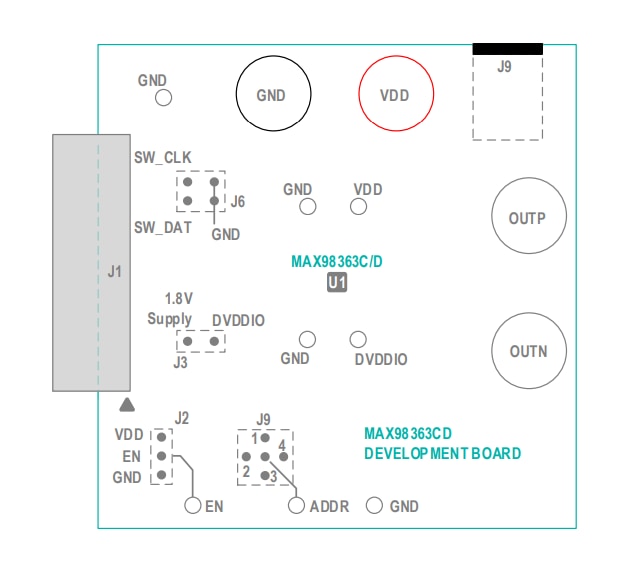

Disposition de circuit imprimé (C/D)
Publié le: 2023-03-29
| Mis à jour le: 2024-10-29
