Analog Devices / Maxim Integrated Système d’évaluation MAX98396

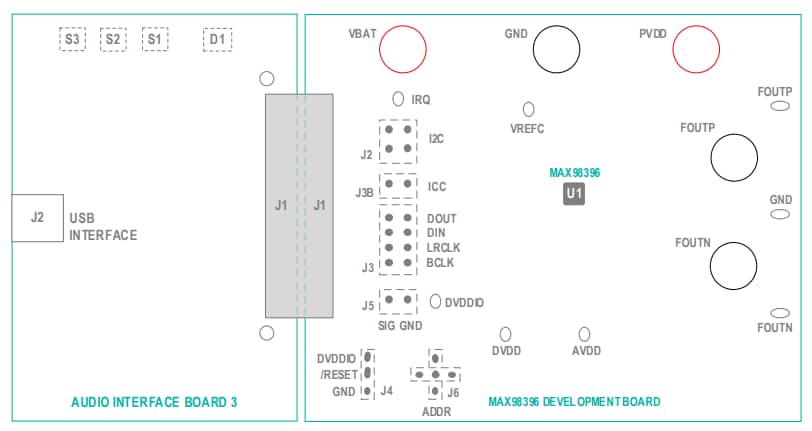

Le système d’évaluation MAX98396 d'Analog Devices Inc. est conçu pour évaluer l’amplificateur audio mono MAX98396 de classe D qui dispose d’un suivi dynamique de la marge (DHT) et d’une surveillance de l’horloge et des données. Le système d’évaluation comporte la carte de développement MAX98396 (carte de développement), une carte d’interface audio III (AUDINT3), un câble micro-USB et le logiciel d’évaluation MAX98396. Cette carte de développement est évaluée avec la carte AUDINT3 en tant que système d’évaluation. La carte de développement CI nécessite deux entrées d’alimentation supplémentaires de 3 à 5,5 V (V_BAT) et de 3 à 20 V (p_VDD). Le système d’évaluation MAX98396 prend en charge les interfaces audio numériques TDM standard I²S, justifiées à gauche et l’I²C pour le contrôle. La carte AUDINT3 fournit les interfaces USB à PCM et USB à I²C. Le système d'évaluation MAX98396 ADI est fourni avec un système matériel complet avec une configuration facile et aucun outil ou équipement spécial requis.
