Analog Devices Inc. Plateforme de capteurs de santé 3.0 MAXREFDES104
La plateforme 3.0 pour capteurs de santé MAXREFDES104 Analog Devices est une plateforme d’évaluation et de développement unique dans un format portable qui démontre une large gamme de produits Analog Devices pour les applications de détection de santé. Le MAXREFDES104 réduit considérablement le temps de développement pour des applications de fitness, de santé et cliniques personnalisées. Cette plateforme de capteurs de santé de 3e génération intègre un capteur frontal analogique (AFE) PPG+ECG 2-en-1 (MAX86176), un capteur de température du corps humain (MAX30208), un microcontrôleur (MAX32666), un CI de gestion d’alimentation (MAX20360) et un accéléromètre triaxial. La plateforme complète comprend un boîtier imprimé en 3D et un concentrateur d’algorithmes biométriques avec fréquence cardiaque intégrée, saturation en oxygène et algorithmes ECG (MAX32670). La sortie de l’algorithme et les données brutes peuvent être diffusées via BLUETOOTH™ vers une interface graphique PC à des fins de démonstration, d’évaluation et de développement personnalisé.
Caractéristiques
- Photopléthysmographie (PPG)
- Mesure de biopotentiel (ECG et EEG)
- Mesure de température de la peau
- Algorithmes intégrés de fréquence cardiaque et de saturation en oxygène
- Mouvement et rotation
- Facteur de forme portable
Applications
- Wearables au poignet
- Appareils portables sur la poitrine et l’abdomen, y compris les plaquettes
- Surveillance des patients à distance
- Appareils portables frontaux
Contenu du kit
- Appareils portables entièrement assemblés dans un boîtier imprimé 3D
- Microcarte : inclut le microcontrôleur hôte MAX32666, le concentrateur d’algorithmes MAX32670, le CI de gestion d’alimentation (PMIC) MAX20360, le BLUETOOTH à deux modes et le stockage flash
- Carte de capteur 1 : comprend l’AFE MAX86176, ECG+PPG, un capteur optique de fréquence cardiaque avec trois LED (vert, rouge et IR) et trois photodiodes, des électrodes ECG et un accéléromètre triaxial
- Carte de capteur 2 : comprend un câble flexible avec le capteur de température du corps MAX30208
- Clé électronique USB BLE (CY5677)
- Câble USB-A vers USB-C
- Câble USB-A vers Micro USB
- Carte programmateur (MAXDAP-USB-C)
Équipement nécessaire
- PC avec un port USB supplémentaire pour la configuration et l’enregistrement des données
Vidéos

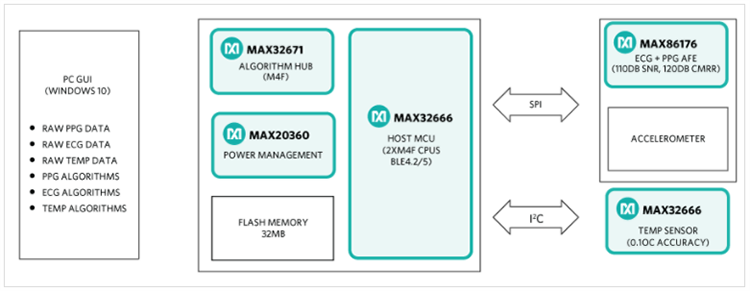

Schéma fonctionnel
