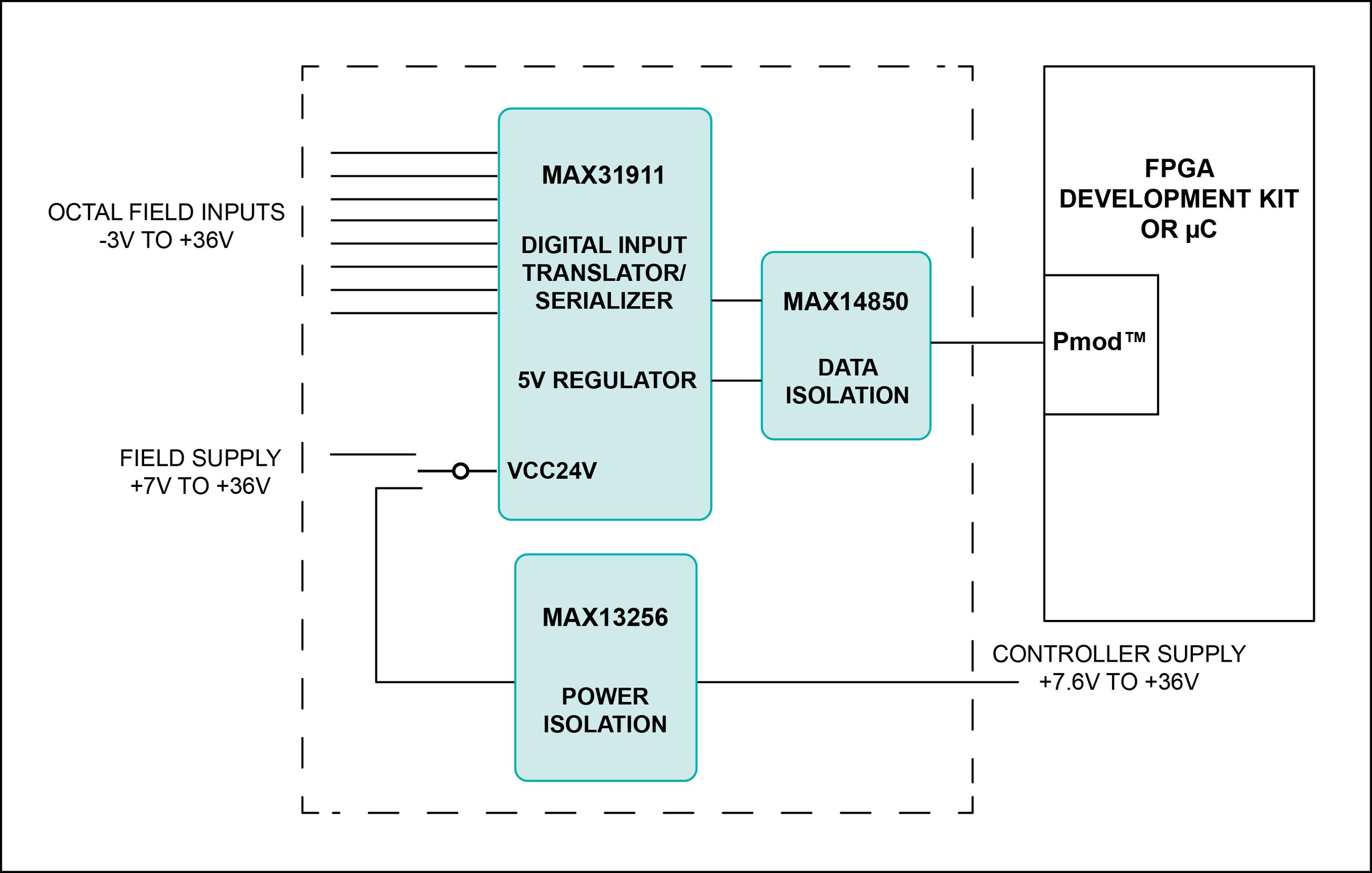

La conception de référence Corona MAXREFDES12 de Maxim fournit le circuit de l'interface frontale du module d'entrée numérique d'un contrôleur logique programmable (PLC). La fonction de sérialisation permet une réduction importante du nombre d'optocoupleurs utilisés pour l'isolation. La conception de référence accepte des entrées de tension élevée (36 V max.). Elle comprend également une séparation alimentation/données, intégrée dans un encombrement réduit. La conception Corona intègre un traducteur/convertisseur parallèle-série d'entrée numérique (MAX31911), un dispositif d'isolation des données (MAX14850), et un pilote de transformateur avec un pont en H pour une alimentation isolée (MAX13256). La solution Corona pour circuit d'entrée numérique est conçue principalement pour les modules d'entrée numériques pour CLP, l'automatisation industrielle, et les applications de contrôle des moteurs.

Image haute résolution
Fiche technique
Afficher toutes les conceptions de référence Maxim MAXREFDES

• Huit canaux d'entrée à tension élevée (36 V, max)
• Sérialisation 8-à-1 sur puce avec interface SPI
• Régulateur 5 V sur puce
• Alimentation et données isolées
• Petite surface de circuit imprimé (PCB)
• Pilotes de composants
• Exemple de code source C
• Forme compacte compatible Pmod™

• Immotique
• Modules d'entrée numérique pour CLP
• Automatisation industrielle
• Commande de moteurs
• Automatisation des procédés

Traducteur/convertisseur série d'interfaces industrielles Maxim MAX31911

Le traducteur/convertisseur série d'interfaces industrielles Maxim MAX31911 traduit, prépare et sérialise la sortie numérique 24 V des capteurs et commutateurs utilisés dans l'automatisation industrielle, de processus et de construction en signaux de 5 V compatibles CMOS, requis pour les microcontrôleurs. Il fournit le circuit de l'interface frontale du module d'entrée numérique d'un contrôleur logique programmable (CLP). L'appareil est doté d'une limitation de courant intégrée, d'une filtration de passe-bas et de sérialisation de canal. La limite de courant d'entrée permet une réduction significative de l'alimentation consommée depuis la tension de champ, par rapport aux implémentations de résistance-diviseur discrètes habituelles. Les filtres passe-bas sur puce permettent une validation souple et une filtration des sorties de capteurs selon l'application. La fonction de sérialisation sur puce permet une réduction importante du nombre d'optocoupleurs utilisés pour l'isolation. Le convertisseur série de l'appareil est empilable, afin de pouvoir sérialiser toutes les quantités de canaux d'entrée et sorties via un seul port compatible SPI. Cela réduit à trois le nombre d'optocoupleurs nécessaires, peu importe le nombre de canaux d'entrée. Afin de fournir une robustesse améliorée vis-à-vis du bruit à haute fréquence et des états transitoires électriques rapides, un code CRC sur plusieurs bits est généré et transmis via le port SPI tous les 8 bits de données. Le régulateur de tension de 5 V sur puce peut être utilisé pour alimenter les optocoupleurs externes, les isolateurs numériques ou d'autres circuits externes de 5 V

• Huit canaux d'entrée à tension élevée (36 V max.)
• Configurable pour les types d'entrée CEI 61131-2 1, 2, 3
• Vaste plage d'alimentation de fonctionnement de 7 V à 36 V
• Configuration facultative permettant une alimentation de 5 V
• Validation et filtration d'entrée sélectionnables entre 0 ms et 3 ms
• Limitation de courant d'entrée configurable de 0,5 mA à 6 mA
• Immunité ESD HBM élevée sur toutes les broches d'entrée de champ
• Sérialisation 8-à-1 sur puce avec interface SPI
• Régulateur 5 V sur puce
• Indicateur de surchauffe
• Moniteur de tension d'alimentation de champ de 24 V sur puce
• Courant de repos et dissipation de puissance faibles
• Génération et transmission de code CRC à plusieurs bits pour la détection des erreurs et
  transmission de données plus fiable vers un micro externe

• Immotique
• Modules d'entrée numérique pour CLP
• Automatisation industrielle
• Commande de moteurs
• Automatisation des procédés

Isolateur numérique six canaux MAX14850 Maxim

L'isolateur numérique à six canaux MAX14850 de Maxim utilise le procédé technologique propriétaire de Maxim, dont la conception monolithique fournit un transfert compact et économique des signaux numériques entre des circuits avec différents domaines de puissance. Cette technologie permet une faible consommation et des performances stables à haute température. Les quatre canaux unidirectionnels supportent tous les débits allant de CC à 50 Mbit/s, avec deux des quatre canaux transmettant des données au-delà de la barrière d'isolation dans chaque direction. Les deux canaux bidirectionnels sont à drain ouvert et chacun supporte des débits de données de CC à 2 Mbit/s. Les sources indépendantes de 3,0 V à 5,5 V de chaque côté de l'isolateur le rendent également adapté à une utilisation en tant que traducteur de niveau. Le MAX14850 peut être utilisé pour isoler les bus SPI, I²C avec étirement d'horloge, RS-232, RS-485/RS-422 et comme isolation universelle. En cas d'utilisation comme isolateur de bus, des canaux supplémentaires sont disponibles pour les signaux de réinitialisation et de surveillance de la puissance.

• Protection contre les environnements haute tension
• Isolation 600 VRMS pendant 60 secondes
• Protection contre les courts circuits sur les sorties unidirectionnelles
• Solution d'isolation numérique complète
• Quatre voies de signal unidirectionnelles : 2 entrantes/2 sortantes
• Deux voies de signal bidirectionnelles à drain ouvert
• Débit de données unidirectionnelles 50 Mbit/s (max)
• Débit de données bidirectionnelles 2 Mbit/s (max)
• Compatible avec de nombreux standards d'interface
• I^²C avec étirement d'horloge
• SPI
• RS-232, RS-422/RS-485
• Interfaces SMBus et PMBus

• Gestion de la batterie
• Interfaces I²C, SPI, SMBus, PMBus™
• Systèmes de contrôles industriels
• RS-232, RS-485/RS-422 isolés
• Systèmes médicaux
• Systèmes de télécommunications

Commande de transformateur pont H Maxim MAX13256

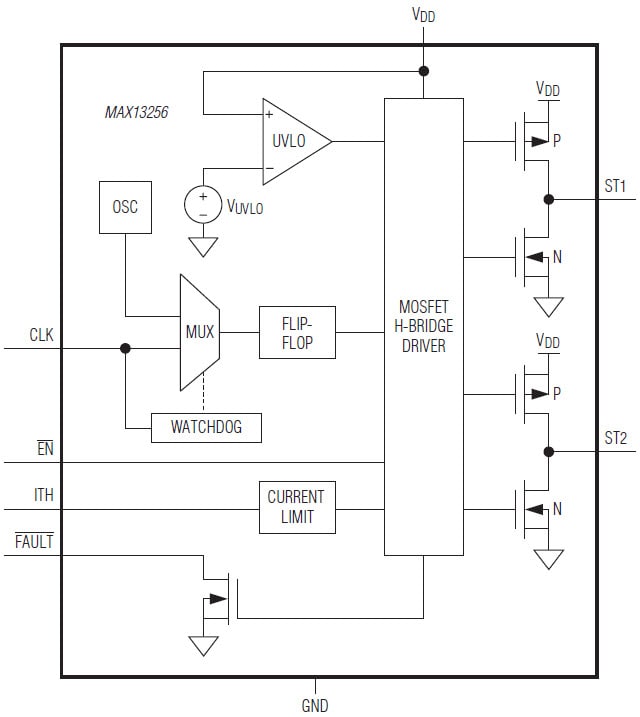

Le circuit de commande de transformateur pont H MAX13256 de Maxim fournit une solution simple pour créer des alimentations électriques isolées jusqu'à 10 W. Le dispositif pilote l'enroulement primaire d'un transformateur avec une intensité pouvant atteindre 300 mA depuis une alimentation CC large de 8 V à 36 V. Le ratio entre les enroulements secondaires et primaires du transformateur définit la tension de sortie, ce qui permet la sélection de pratiquement n'importe quelle tension de sortie isolée. Le dispositif inclut une limitation d'intensité réglable, ce qui permet la limitation indirecte des intensités de charge côté secondaire. La limite d'intensité du MAX13256 est définie par une résistance externe. Une sortie FAULT se déclenche quand le dispositif détecte des conditions de température ou d'intensité excessives. En outre, le dispositif inclut un mode basse puissance pour réduire l'intensité d'alimentation globale à 0,65 mA (typ.) quand le circuit de commande n'est pas utilisé. Le dispositif peut être actionné par son oscillateur interne ou piloté par une horloge externe afin de synchroniser plusieurs dispositifs MAX13256 et de définir avec précision la fréquence de commutation. Les circuits internes garantissent un coefficient d'utilisation fixe de 50 % pour éviter un passage de courant CC dans le transformateur, quelle que soit la source d'horloge utilisée.

Kit d'évaluation MAX13256EV Maxim

Le kit d'évaluation du MAX13256EV de Maxim est une carte entièrement assemblée et testée qui contient le convertisseur CC-CC pont H isolé 10 W MAX13256. Le kit EV fonctionne sur une source d'alimentation CC 8 V à 36 V et du transformateur à ratio de tours 1:1 embarqué de HALO définit la plage de tension de sortie de 6,8 V à 34,8 V avec une limite d'intensité de 300 mA. Le kit EV fournit un rendement global supérieur à 90 % à +24 V pour une puissance de sortie de 2,2 W à 8,3 W en utilisant une topologie de convertisseur CC-CC pont H. L'ondulation d'intensité d'entrée et le bruit rayonné sont réduits au minimum par la nature intrinsèquement équilibrée de la conception sans interruption de l'intensité d'entrée. Le verrouillage de sous-tension (UVLO), la limite d'intensité réglable et l'arrêt thermique fournissent une alimentation isolée 10 W robuste. Le transformateur à montage de surface fournit l'isolement galvanique avec la sortie alimentée par un circuit redresseur double alternance, ce qui réduisant l'ondulation de la tension de sortie.

• Plage d'alimentation d'entrée de 8 V à 36 V
• Rendement jusqu'à 90 %
• Sortie rectifiée double alternance
• Configurable pour des sorties doubleur de tension, redresseur demi-onde bipolaire
  et redresseur va-et-vient

• Option de fonctionnement sur horloge interne ou externe
• Conçu pour un isolement 1 500 V RMS
• Agencement de carte PCB éprouvé
• Totalement assemblé et testé
