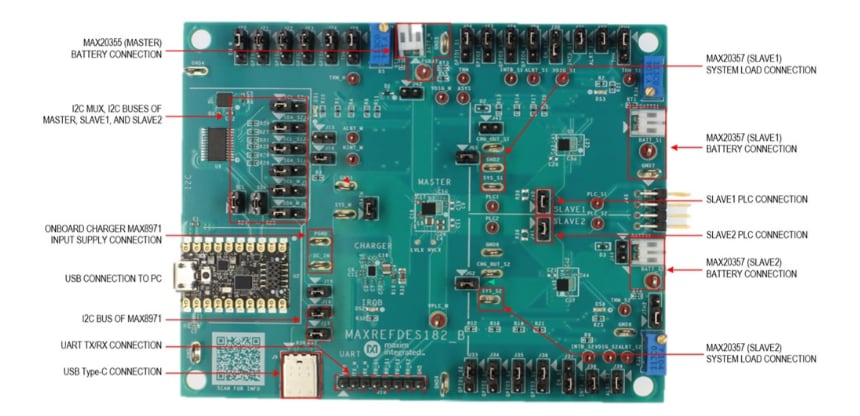

Analog Devices / Maxim Integrated Carte MAXREFDES182
La carte MAXREFDES182 d'Analog Devices est une carte de circuit imprimé à montage en surface entièrement assemblée et testée qui prend en charge un courant porteur en ligne (CPL) intégré et un système de chargement. Le PLC et le système de chargement sont utilisés dans des applications telles que les casques véritablement stéréophoniques sans fil (TWS). De plus, un MAX20355 est le CI principal dans le boîtier de charge, tandis que le MAX20357 est le CI secondaire de l’écouteur. La carte MAXREFDES182 Analog Devices comprend une interface I2C intégrée et un câble Micro-B USB. Le logiciel d’interface utilisateur graphique (GUI) basé sur Windows®de MS est disponible pour être utilisé avec le MAXREFDES182, nécessitant un système d’exploitation Windows 7 ou plus récent.
Caractéristiques
- Solution de système pour le chargement et le transfert de données sur un seul contact
- Détection d'insertion/d'extraction
- Diverses commandes PLC
- Chargement autonome avec contrôle de marge
- Transfert de données de boîte aux lettres
- Détection d'humidité
Applications
- Casque véritablement stéréophonique sans fil (TWS)
- Lunettes de réalité augmentée
- Dispositifs portables
Équipement nécessaire
- Kit d'évaluation MAXREFDES182
- Alimentation CC réglable
- Câble USB Type-C (optionnel, utilisé pour alimenter à partir du MAX8971)
- Batterie Li-ion à 1 cellule avec protection ou simulateur de batterie
- Oscilloscope
- Voltmètres
- Ampèremètres
- Câble USB Micro-B
- PC avec système d'exploitation Windows 7 ou plus récent et port USB
Ressources supplémentaires
Présentation générale
Vidéos
Publié le: 2023-02-27
| Mis à jour le: 2023-12-12
