Analog Devices / Maxim Integrated Conception de référence LEV TMC4671-LEV-REF
La conception de référence LEV TMC4671-LEV-REF d'Analog Devices Inc. est une conception de référence open source pour les LEV (véhicules électriques légers). Il s’agit d’un servomoteur BLDC pour des tensions jusqu’à +55 V (environ 13 S) et jusqu’à une puissance moteur de500 W. Le LEV TMC4671-LEV-REF d’ADI offre une large gamme de connectivité aux capteurs externes, aux systèmes de rétroaction de position et aux GPIO, ainsi que la prise en charge des éclairages externes sur les LEV. Un CAN et une interface UART TTL sont disponibles pour la communication.
Caractéristiques
- Asservissement BLDC à axe unique
- Jusqu'à 500 W en continu
- Tension d’alimentation jusqu’à 13 S (< 55 V)
- Interface de capteur HALL
- Interface de communication CAN et UART
- 3 broches GPIO
- Interface de capteurs de moment de torsion Sin/Cos
- Prise en charge de voyants externes pour LEV
- Capteur de mouvement MEMS embarqué
- Micrologiciel et matériel Open Source
Applications
- LEV
- Vélos électriques
- AGV
- Petits scooters
- Monoroues électriques
- Planches à roulettes électriques
Logiciels

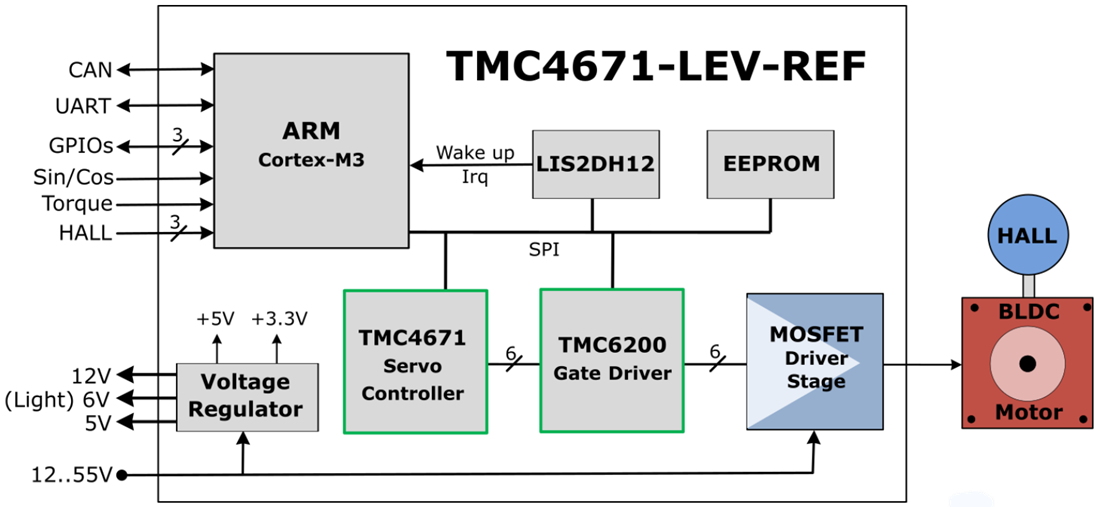

Schéma fonctionnel simplifié
Vidéos
Produit associé
Analog Devices / Maxim Integrated Contrôleur de mouvement dédié TMC4671
Servomoteur intégré, fournissant un contrôle orienté champ pour les moteurs BLDC/PMSM & pas-à-pas.
Outils de développement associés
Analog Devices / Maxim Integrated Outils de développement TMC4671/TMC6100
Conçu pour le contrôleur de mouvement dédié TMC4671 et le pilote de puissance TMC6100.
Publié le: 2021-04-06
| Mis à jour le: 2026-02-03
