Asahi Kasei Microdevices CI de capteurs de courant sans noyau CZ375x
Les CI de capteurs de courant sans noyau CZ375x d'Asahi Kasei Microdevices sont des détecteurs de courant de type ouvert utilisant des capteurs à effet Hall pour générer une tension analogique proportionnelle au courant CA/CC. Une couche mince de semiconducteur de groupe III-V est utilisée comme capteur à effet Hall, permettant une détection de courant de haute précision et à grande vitesse.
Les CI de capteurs de courant sans noyau CZ375x d'Asahi Kasei Microdevices offrent une fonction intégrée de réduction du champ magnétique parasite pour supprimer les risques de dégradations de la précision. De plus, la faible résistance du conducteur primaire supprime la production de chaleur pour atteindre le courant continu de 100 ARMS.
Les CI de capteurs sont logés dans un boîtier monté en surface ultra-compact sans noyau et peu encombrant. Le CZ375x utilise le même boîtier que la série CZ-370x, ce qui ce traduit par une large plage de détection de courant, d'unpic de ±115A (CZ-375 A) à unpic de ±225 A (CZ-375 D). Cette plage de courant permet aux utilisateurs de mettre en œuvre la même conception de carte sur différents produits et d’étendre les options à différents courants nominaux. La série CZ-375x est également conforme à la norme de sécurité UL 61800-5-1, ce qui est idéal pour les piles de chargement industrielles, les climatiseurs commerciaux, etc.
Caractéristiques
- conforme à la norme de sécurité UL61800-5-1 (ligne de fuite/distance d'isolement ≥ 8,0 mm) ;
- certifié selon les normes de sécurité UL-1577 et CEI/UL62368-1 ;
- courant primaire maximal de 100 ARMS ;
- haute précision de 0,5 % F.S. (Ta= 0 ~ 90 °C std) ;
- résistance std 0,27 mΩ ; résistance de conducteur primaire assez faible ;
- 0,5 μs std ; Temps de réponse rapide
- fonction de réduction du champ magnétique parasite ;
- boîtier monté en surface compact de 12,7 mm × 10,9 mm × 2,25 mm ;
- sortie différentielle avec broche VREF;
- tension d’Isolation de 4,2 kV (AC50Hz, 60 s) ;
- Sortie radiométrique
Applications
- pile de chargement ;
- climatiseurs commerciaux ;
- Convertisseurs généraux
- Onduleurs (ASI)
Produits associés
Asahi Kasei Microdevices CI de capteurs de courant sans noyau CZ37x
Disponibles en modèles de détection bipolaire (CZ370x) et en modèles de détection unipolaire (CZ372x).

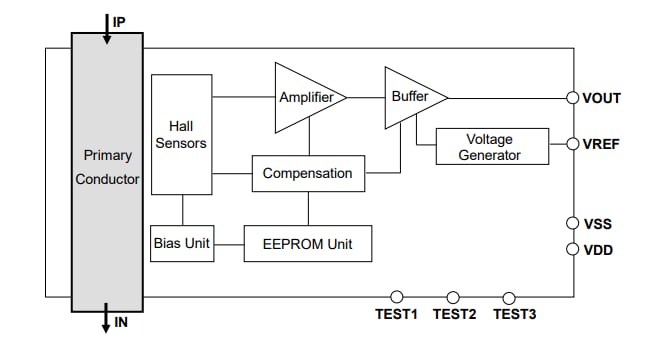

Schéma fonctionnel
