Bourns Diode de pont redresseur pour montage en surface CD-MMBL110S

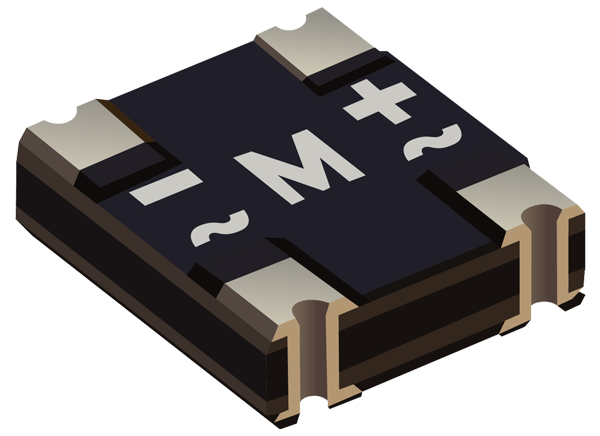

La diode de pont redresseur pour montage en surface CD-MMBL110S de Bourns est logée dans un minuscule boîtier DFN3538 (3,5 mm x 3,8 mm x 1,15 mm), minimisant l'encombrement sur la carte de circuit imprimé et s'insérant dans des conceptions avec des contraintes de hauteur. Une construction de boîtier plat sans fils dispose d'une co-planarité supérieure, de joints de brasage améliorés et élimine pratiquement les conditions de court-circuit pendant la fabrication. La diode de pont redresseur pour montage en surface CD-MMBL110S de Bourns est classée à 1 000 V/1 A avec des capacités de dissipation thermique améliorées.
Caractéristiques
- Tension nominale 1 000 V/1 A
- Minuscule boîtier DFN3538, 3,5 mm x 3,8 mm
- Profil bas de 1,15 mm
- Dissipation thermique élevée
- Sans halogène et conforme à la directive RoHS
Applications
- Prises murales USB
- Alimentations CA-CC
- Chargeurs de batteries
- Équipement médical à risque faible/moyen
- Équipement industriel
Caractéristiques techniques
- Tension inverse de crête répétitive maximale de 1 000 V
- Courant direct rectifié moyen maximal de 1 A
- Courant de choc direct répétitif de crête 30 A
- Plage de température de -55 °C à +150 °C
- Tension directe instantanée maximale 1,0 V ou 1,1 V
- Courant inverse de crête répétitif maximal de 5,0 µA ou 100 µA
- Capacité de jonction standard de 9 pF
- Résistance thermique
- Jonction à l'air +130 °C/W
- Jonction à boîtier de +40 °C/W
