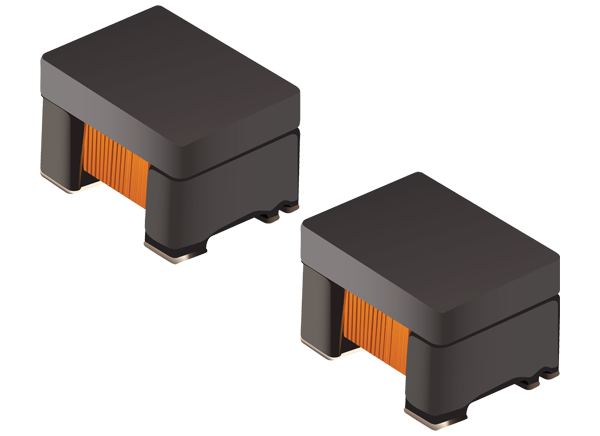

Bourns Transformateurs LAN à puce GbE SM453230-x1N7YP
Les transformateurs LAN à puce SM453230-x1N7YP de Bourns sont des inducteurs à puce en mode commun/transformateur discrets offrant un haut degré de flexibilité dans les configurations de PCB. Mesurant 4,7 mm x 3,3 mm x 2,9 mm, les petits transformateurs SM453230-x1N7YP offrent une compatibilité avec les protocoles Ethernet IEEE 802.3 et 1G/2.5G/5G Base-T (SM453230-231N7YP) ou 10G Base-T (SM453230-121N7YP). Ces composants fonctionnent dans une plage de température de -40 °C à +85 °C et sont idéaux pour les dispositifs de télécommunications et de réseau à haut débit.
Caractéristiques
- Compatible Ethernet IEEE 802.3
- Compatible avec
- 10G Base-T pour le SM453230-121N7YP
- 1G/2.5G/5G Base-T pour le SM453230-231N7YP
- Compatible PoE+
- Transformateurs discrets et inducteurs à puce en mode commun pour une disposition PCB flexible
- Inducteur à puce en mode commun de couplage pour réduction des EMI
- SRF2012-900YA pour le SM453230-121N7YP
- SRF2012A-801Y pour le SM453230-231N7YP
- Plage de température de -40 °C à +85 °C
- Sans halogènes et conforme à la directive RoHS
Caractéristiques techniques
- SM453230-121N7YP
- Inductance de 120 µH à 100 kHz, 0,1 V, 0 mA
- Rapport de tours ±3 %
- Perte d'insertion standard de -2,0 dB de 1 MHz à 500 MHz, -3,0 dB maximum
- Capacité standard de 21 pF
- PoE+ 700 mA
- Surpotentiomètre de 1 500 VCA pendant 60 s
- SM453230-231N7YP
- Inductance
- 230 µH à 100 kHz, 0,1 V, 0 mA
- 200 µH à 100 kHz, 0,1 V, 15 mA
- Rapport de tours ±3 %
- Perte d'insertion standard de -1,5 dB de 1 MHz à 250 MHz, -2,3 dB maximum
- Capacité standard de 35 pF
- PoE+ 700 mA
- Surpotentiomètre de 1 500 VCA pendant 60 s
- Inductance
Produits associés
Bourns Transformateur LAN à puce SM453230-1x1N7Y
Inducteurs à puce en mode commun/transformateur discrets offrant une flexibilité dans les configurations de PCB.

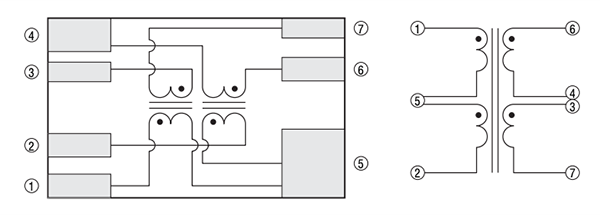

Schéma électrique

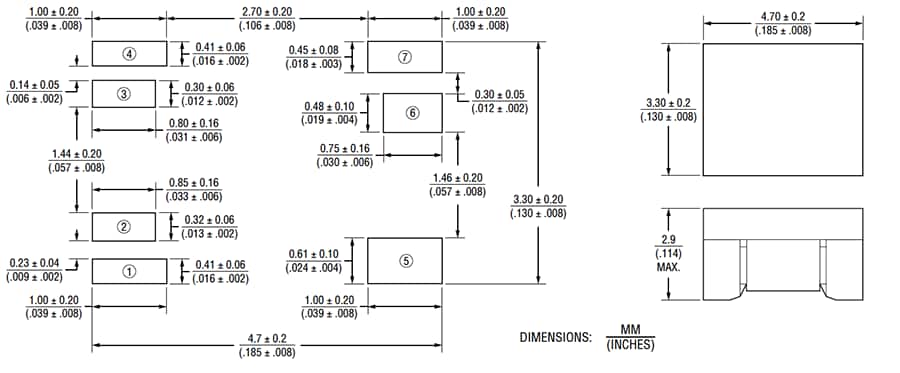

Dimensions
