Cinch Enveloppes isolatrices EMI Micro-D
Les enveloppes isolatrices EMI Micro-D Dura-Con/Cinch Connectivity Solutions sont conçues pour connecter des blindages de câble aux connecteurs micro-D. Ces enveloppes isolatrices circulaires fournissent une réduction de tension et une protection mécanique/électromagnétique avec une installation facile pour divers faisceaux. Les enveloppes peuvent être fournies avec des manchons tressés de longueurs spécifiées et un manchon de sertissage est inclus pour relier un manchon tressé à l’entrée de fil de l’enveloppe. Les enveloppes isolatrices EMI Micro-D de Dura-Con sont disponibles en tailles de boîtier à entrées multiples.
Les outils et le matériel Micro-D comprennent des vis de calage, des supports réglables en hauteur, des écrous, des pinces et des rondelles. Les vis de calage disposent d’une résistance à la traction minimale de 125000 ps et sont construites en acier non magnétique résistant à la corrosion. Le support et les écrous disposent d’un matériau en acier résistant à la corrosion conformément aux normes ASTM A484/A484M et ASTM A276 ou ASTM A582/A582M. La pince et les rondelles disposent d’un matériau en acier résistant à la corrosion conformément à ASTM A484/A484M.
Caractéristiques
- Tailles d'entrée multiples
- Disponible pour toutes les tailles de boîtiers Micro-D de 9 à 100 broches
- Enveloppe en alliage d'aluminium disponible avec placage en nickel sans électrolyse
- Support réglable en hauteur, matériel de tête de support et pince de retenue inclus
- Manchon d'embout à sertir inclus pour lier le manchon tressé à l'entrée de câble

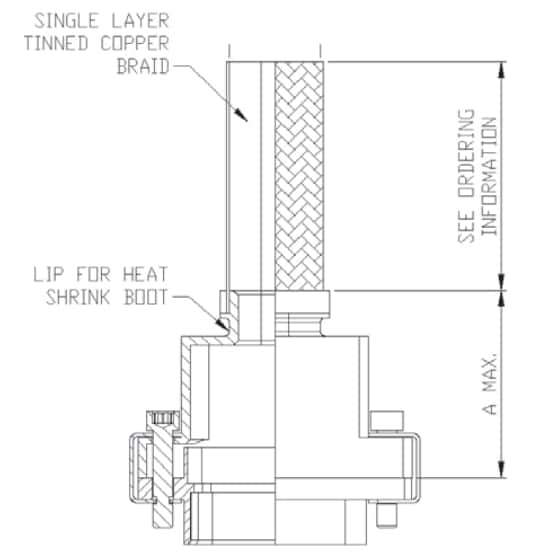

Schéma mécanique
